NEC製ダイオードの色帯マーキング
 [電子部品博物館インデックスに戻る] [トップページに戻る]

2026. 6. 3 Ver. 1. 0 公開初版

1 はじめに
 NECのダイオードの色帯について、マーキング情報をまとめておくことにしました。

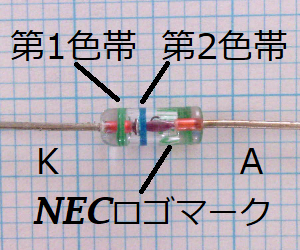

2 色帯マーキングの読み方
 色帯マーキングの読み方は下記のとおりです。


外形欄の括弧付き文字列字はCQ出版社のダイオード規格表の図表番号です。
品名 用途 NECの
文字色
第1色帯 第2色帯 第3色帯 外形 本体直径 x
本体長max
(mm)
記事
SD13 高伝導 NEC 緑 ■茶 ■橙 φ3×6.6 1S1213
SD14 高伝導 NEC 緑 ■茶 ■黄 φ3×6.6 1S1214
SD15 高伝導 NEC 緑 ■茶 ■緑 φ3×6.6 1S1215
SD16 高伝導 NEC 緑 ■茶 ■青 φ3×6.6 1S1216
SD17 高伝導 NEC 緑 ■茶 ■紫 φ3×6.6 1S1217
SD18 高伝導 NEC 緑 ■茶 ■灰 φ3×6.6 1S1218
SD26 NEC 緑 ■赤 ■青 (7A) φ3×6.6
SD34 一般用 NEC 緑 ■橙 ■黄 (7A) φ3×6.6
SD38 高逆耐圧 NEC 緑 ■橙 ■灰 (7A) φ3×6.6
SD46 一般用 NEC 緑 ■黄 ■青 (7A) φ3×6.6
SD56 高伝導 NEC 緑 ■緑 ■青 (7A) φ3×6.6
SD60 映像検波 NEC 緑 ■青 ■黒 (7A) φ3×6.6
SD82 UHF Mixer ■灰 ■赤 (7B) φ3×6.6
SD82A UHF Mixer ■灰 ■赤 (7B) φ3×6.6
SV14B Freq.Multiplier ■橙 ■赤 (7B) φ3×6.6
SV14C Freq.Multiplier ■橙 ■緑 (7B) φ3×6.6
1N914 SW ■白 ■茶 ■黄 (7B) φ3×6.6
1SS16 UHF Mixer ■黒 ■黒 (7B) φ2.71×7.6
1SS43 UHF Mod. ■黄 ■橙 (7B) φ3×7.62
1SS53 Detector,SW ■白 (7B) φ1.98×4.5
1SS54 Detector,SW ■青 (7B) φ1.98×4.5
1SS55 Detector,SW ■赤 (7B) φ1.98×4.5
1SV34 Variable Attenuator ■橙 ■黄 (7B) φ1.9×4.3
1SV35 AM Mod., Circuit SW, ATT. Limiter, AGC ■橙 ■緑 (7B) φ1.9×4.3
1S307 SW ■橙 ■黒 ■紫 (7B) φ2.71×6.6
1S953 SW ■緑 (7B) φ1.98×3.9
1S954 SW ■緑 ■黄 (7B) φ1.98×3.9
1S955 SW ■緑 ■緑 (7B) φ1.98×3.9
1S1544 SW ■黄 ■黄 (7B) φ3.0×6.6
1S1545 SW ■黄 ■緑 (7B) φ3.0×6.6
1S1617 Vari.Cap NEC白 ■白 ■白 (7B) φ3×7.0 黒塗装
1S1618 Vari.Cap NEC白 ■黄 ■黄 (7B) φ3×7.0
1S1619 Vari.Cap NEC白 ■赤 ■赤 (7B) φ3×7.0
1S1765 Vari.Cap ■青 ■緑 (7B) φ3×6.6
1S1855 High Speed Pulse Forming
Pulse Mod
■灰 ■緑 ■緑 (7B) φ3×7.0
1S1856 ■灰 ■緑 ■青 (7B) φ3×7.0
1S1857 ■灰 ■緑 ■紫 (7B) φ3×7.0
1S1860 UHF Mixer NEC白 ■青 ■黒 (7B) φ3×7.0
1S1992 SW,DET,Limitter ■白 ■白 ■赤 (7B) φ3×6.6
1S1993 SW,DET,Limitter ■白 ■白 ■橙 (7B) φ3×6.6
1S1994 SW,DET,Limitter ■白 ■白 ■黄 (7B) φ3×6.6
1S1995 SW,DET,Limitter ■白 ■白 ■緑 (7B) φ3×6.6
1S2134 SW ■白 ■赤 (7B) φ2.1×4.8
1S2135 SW ■白 ■緑 (7B) φ2.1×4.8
1S2210 SW ■茶 ■黒 (7B) φ1.9×4.3
1S2211 SW ■茶 ■茶 (7B) φ1.9×4.3

3 おわりに

古い電子部品の情報は入手しづらいです。補修する場合のデータとして利用していただければと思います。
