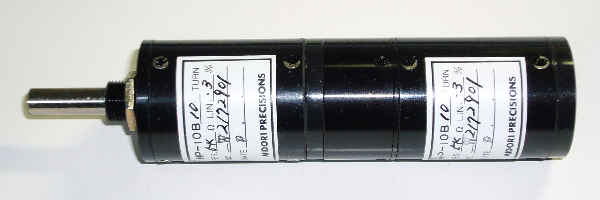

HP-10B　2連ポテンショメータ ［稀少電子部品博物館インデックスに戻る］　［トップページに戻る］ 2025. 5. 6 Ver. 1. 1 カウンタ廃止 2020. 8. 4 Ver. 1. 0 公開初版 １　はじめに 　多回転ポテンショメータをよく使用します。某パーツショップで2連タイプが販売されていましたが、初めて見る形状でしたので全数購入しました。店員さんも「長年この商売をしているが、こんな形のものは初めて見ました。」とのことでした。 ２　2連ポテンショメータの概要 分かっている事は下記のみです。 項目 仕様等 記事 品名 2連接触形(巻線抵抗体使用)多回転ポテンショメータ 形式 HP-10B 標準カタログには掲載なし。 メーカー 株式会社緑測器 全抵抗値 B5kΩ 最高印加電圧 80V(40℃) 有効電気角 3600° 全抵抗値偏差 ±5％ 絶対直線性 ±0.3％ 定格電力 2W(40℃) 絶縁抵抗 100MΩ以上　DC1000V 耐電圧 AC1000V　1分間 抵抗値温度係数 20ppm／K 終端電圧 0.05％以下 機械角 3600°+10　-0 回転トルク 20mＮ程度以下 この項は推定値 質量 約80g この項は推定値 ストッパ強度 500mＮm以上 この項は推定値 付属品 M9ナット　内歯形歯付座金　各1個 外形 軸はφ6.0mm 本体はφ27mm 端子は左から(1)　(3)　(2) 4　おわりに 　2連であることを利用してウイーンブリッジ発振器などに使えそうです。 ［稀少電子部品博物館インデックスに戻る］　［トップページに戻る］
