ツェナー電圧実測値
Actual measurements of the zener voltages |
［電子部品博物館インデックスに戻る］ ［トップページに戻る］
| 2022. 9. 4 |
Ver. 1. 0 |
公開初版 |
１ はじめに Introduction
ツェナー電圧は電流と相関性があります。そこで、いくつかのツェナーダイオードの電圧-電流特性を実測してみました。特にトランジスタのB-E接合を利用したツェナーダイオードはほとんど情報がありませんので、このようなツェナーダイオードを対象として測定しました。
Many people know that Zener voltage varies with current. Therefore, I measured the voltage-current characteristics of several Zener diodes. In particular, there is little information on Zener diodes using the B-E junction of transistors, so I measured such Zener diodes.

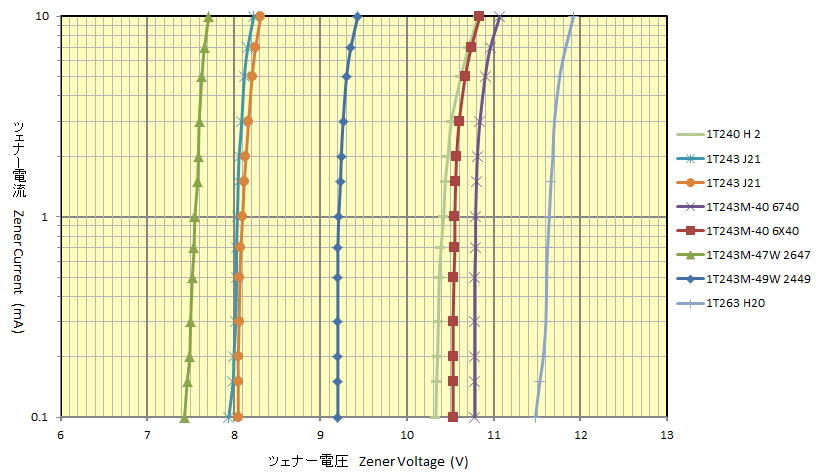

２ ツェナー電圧の実測値 Actual measurements of the zener voltages
ツェナー電圧の実測値を下記に示します。
I show below the actual measurements of the zener voltages.
電流
(current)
IZ
(mA) |
ツェナー電圧(Zener Voltage) VZ(V) |
1T240
H 2 |
1T243
J21 |
1T243
J21 |
1T243M-40
6740 |
1T243M-40
6X40 |
1T243M-47W
2647 |
1T243M-49W
2449 |
1T263
H20 |
| 0.1 |
10.33 |
7.94 |
8.05 |
10.78 |
10.53 |
7.43 |
9.20 |
11.48 |
| 0.15 |
10.34 |
7.99 |
8.05 |
10.78 |
10.53 |
7.46 |
9.20 |
11.53 |
| 0.2 |
10.35 |
8.00 |
8.05 |
10.78 |
10.53 |
7.49 |
9.20 |
11.57 |
| 0.3 |
10.36 |
8.02 |
8.06 |
10.78 |
10.53 |
7.50 |
9.20 |
11.60 |
| 0.5 |
10.37 |
8.03 |
8.07 |
10.78 |
10.54 |
7.52 |
9.20 |
11.61 |
| 0.7 |
10.39 |
8.03 |
8.08 |
10.79 |
10.55 |
7.54 |
9.20 |
11.62 |
| 1 |
10.42 |
8.04 |
8.10 |
10.79 |
10.55 |
7.55 |
9.21 |
11.64 |
| 1.5 |
10.44 |
8.05 |
8.12 |
10.80 |
10.56 |
7.58 |
9.23 |
11.66 |
| 2 |
10.47 |
8.06 |
8.14 |
10.81 |
10.57 |
7.59 |
9.24 |
11.68 |
| 3 |
10.51 |
8.09 |
8.17 |
10.84 |
10.60 |
7.60 |
9.26 |
11.70 |
| 5 |
10.62 |
8.12 |
8.21 |
10.90 |
10.67 |
7.63 |
9.30 |
11.76 |
| 7 |
10.71 |
8.16 |
8.25 |
10.96 |
10.74 |
7.66 |
9.35 |
11.83 |
| 10 |
10.82 |
8.23 |
8.31 |
11.07 |
10.84 |
7.71 |
9.43 |
11.92 |
3 分析結果 Result of analysis
ツェナー電流が0.1~3(mA)程度であれば、ツェナー電圧が結構安定していると思います。
If the zener current is about 0.1 to 3 (mA), the zener voltage is fairly
stable. I think.
