SDシリーズのダイオード
　［電子部品博物館インデックスに戻る］　［トップページに戻る］

2026. 6. 8 Ver. 1. 2 各種形式追加
2026. 6. 3 Ver. 1. 1 外形寸法情報を追加
2026. 5.10 Ver. 1. 0 公開初版

１　はじめに
　古いゲルマニウムダイオードが出てきました。このダイオードのデータをネット上で調べたところ見当たらなかったので、NECのSDシリーズのダイオードについて、定格やマーキングをまとめておくことにしました。SDシリーズにはシリコンもあります。
　なお、外形欄の括弧付数字はCQ出版社の最新ダイオード規格表の外形番号です。

２　定格
ダイオードごとに用途が異なるので、書式は適宜変更しています。
SD11 〜 SD54　日本電気　NEC
形式番号
Type-suffix		 用途
 構造
material
and
structure		 最大定格(Ta=25℃)
maximum ratings		 電気的特性  Electric Characteristics (Ta=25℃) 外形
Package
No.		 記事
順電流
IF(min)		 順電圧
VF(max)		 逆電流
IR(max)		 接合容量
C(max)
VRM
(V)		 VR
(V)		 IO
(mA)		 IFM
(mA)		 Isurge
(mA)		 (mA) VF(V) (V) IF(mA) (μA) VR(V) (pF) VR(V)
Freq.(MHz)
SD11D FM検波 Ge.P 60 5 1 30 10 (75) 1977年時点で廃品種
SD11E FM検波 Ge.P 60 5 1 30 10 (75) 1977年時点で廃品種
SD11F
1961		 FM検波 Ge.P 60 5 1 30 10 (75) 2個組
0.6mA時の順方向電圧偏差が10%以内
SD11F
1962		 FM検波 Ge.P 60 15 45 80 5 1 30 10 (75) 2個組
1977年時点で保守品種
500 50
SD11H FM検波 Ge.P 60 5 1 30 10 (75) 1977年時点で保守品種
SD11J FM検波 Ge.P 60 5 1 30 10 (75) 1977年時点で廃品種
SD11R FM検波 Ge.P 60 5 1 30 10 (75) 1977年時点で廃品種
SD12A リング変調 Ge.P 30 22.5 100 (35) 1977年時点で廃品種
SD12B
1961		 リング変調 Ge.P 30 22.5 100 0.3 0.25 10 1 (35) 4個組。1977年時点で廃品種
250μA時の順方向電圧偏差が10%以内
1000 30
SD12B
1962		 リング変調 Ge.P 30 22.5 60 100 0.3 0.25 10 1 (35) 4個組
1977年時点で廃品種
1000 30
SD12E
1961		 リング変調 Ge.P 30 0.28〜0.36 0.6 3 1.5 (103) 4個組。1977年時点で保守品種
0.6mA及び1.2mA時の順方向電圧偏差が10%以内
0.36〜0.46 1.2 1000 30
SD12E
1962		 リング変調 Ge.P 30 15 45 80 0.28〜0.36 0.6 3 1.5 (103) 4個組
1977年時点で保守品種
0.36〜0.46 1.2 1000 30
SD12H リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で保守品種
SD12J リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で保守品種
SD12K リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12L リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で保守品種
SD12M
1962		 リング変調 Ge.P 30 15 45 80 0.8〜1.2 8 100 10 (103) 4個組　1977年時点で保守品種
SD12N リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12P リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12Q リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12R リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12S リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12T リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12V リング変調 Ge.P 50 30 15 45 0.28〜0.36 0.6 100 10 (103) 4個組　1977年時点で保守品種
0.36〜0.46 1.2
SD12X リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD12Z リング変調 Ge.P 30 15 45 80 (103) 4個組　1977年時点で廃止品種
SD13
1961		 高伝導 Ge.GB 50 40 60 180 15 1 200 30 (7B)
SD13
1962		 高伝導 Ge.GB 50 40 60 180 200 30 (7B) 高伝導
1S1213(EIAJ登録名)
SD13
1977		 高伝導 Ge.GB 50 40 60 180 500 200 30 1.0 6.0
1.0		 (7B) 高伝導
1S1213(EIAJ登録名)
SD14
1961		 高伝導 Ge.GB 50 40 60 180 25 1 200 14 (7B) 高伝導
SD14
1962		 高伝導 Ge.GB 50 40 60 180 25 1 200 40 (7B) 高伝導
1S1214(EIAJ登録名)
SD14
1977		 高伝導 Ge.GB 50 40 60 180 500 25 1 200 40 1.0 6.0
1.0		 (7B) 高伝導
1S1214(EIAJ登録名)
SD15
1961		 高伝導 Ge.GB 40 30 60 180 50 1 200 14 (7B) 高伝導
SD15
1962		 高伝導 Ge.GB 40 30 60 180 50 1 200 30 (7B) 高伝導
1S1215(EIAJ登録名)
SD15
1977		 高伝導 Ge.GB 40 30 60 180 500 50 1 200 30 1.0 6.0
1.0		 (7B) 高伝導
1S1215(EIAJ登録名)
SD16
1961		 高伝導 Ge.GB 30 20 60 180 100 1 200 20 (7B) 高伝導
SD16
1962		 高伝導 Ge.GB 30 20 60 180 100 1 200 20 (7B) 高伝導
1S1216(EIAJ登録名)
SD16
1977		 高伝導 Ge.GB 30 20 60 180 500 100 1 200 20 1.0 6.0
1.0		 (7B) 高伝導
1S1216(EIAJ登録名)
SD17
1962		 検波 Ge.GB 75 50 100 350 1 200 300 50 (7B) 高伝導
1S1217(EIAJ登録名)
SD17
1977		 検波
高伝導		 Ge.GB 75 50 100 350 700 1 200 300 50 0.5 6.0
1.0		 (7B) 高伝導
1S1217(EIAJ登録名)
SD18
1962		 検波
高伝導		 Ge.GB 100 80 100 350 1 200 100 50 (7B) 高伝導
1S1218(EIAJ登録名)
SD18
1977		 検波
高伝導		 Ge.GB 100 80 100 350 700 1 200 100 50 0.5 6.0
1.0		 (7B) 高伝導
1S1218(EIAJ登録名)
SD20 SW Si.EP 30 20 30 0.6A 1 10 1 15 (6)
100 30
SD21
1962		 整流 Ge.A 80 80 200 600 2A 0.5 100 200 80 (26)
SD21A
1962		 整流 Ge.A 50 30 100 200 0.4 60 5 10 (26)
10 30
SD22 整流 Ge.A 150 100 2A 50A 0.55 3A 10mA 100 (93) 1962年時点で保守品種
SD22A 整流 Ge.A 200 150 2A 50A 0.55 3A 10mA 150 (93) 1962年時点で保守品種
SD22B 整流 Ge.A 400 300 1.5A 50A 0.55 3A 3mA 300 (93) 1962年時点で保守品種
SD22C 整流 Ge.A 500 400 1.5A 50A 0.55 3A 3mA 400 (93) 1962年時点で保守品種
SD23 SW Ge.A (84) 1962年時点で保守品種
SD32A Si.J 1962年時点で廃止品種
SD32B Si.J 1962年時点で廃止品種
SD32C Si.J 1962年時点で廃止品種
SD32D Si.J 1962年時点で廃止品種
SD32E Si.J 1962年時点で廃止品種
SD32F Si.J 1962年時点で廃止品種
SD32G Si.J 1962年時点で廃止品種
SD32T Si.J 1962年時点で廃止品種
SD33A Si.J 1962年時点で廃止品種
SD33B Si.J 1962年時点で廃止品種
SD33C Si.J 1962年時点で廃止品種
SD33D Si.J 1962年時点で廃止品種
SD33E Si.J 1962年時点で廃止品種
SD33F Si.J 1962年時点で廃止品種
SD34
1961		 一般用 Ge.P 75 60 90 30 350 5 1 30 10 (7A) 1N34相当
500 50
SD34
1962		 一般用 Ge.P 75 60 90 30 350 5 1 30 10 (7A)
500 50
SD34
1977		 一般用 Ge.P 75 60 90 30 350 5 1.0 20 10 (7A)
350 50
SD38
1962		 高逆耐圧 Ge.P 120 100 90 30 350 4 1 5 3 (7A)
500 100
SD38
1977		 高逆耐圧 Ge.P 120 100 90 30 350 4 1.0 5 3 (7A)
500 100
SD46
1961		 一般用 Ge.P 60 50 90 30 350 3 1 1.5mA 50 (7A) 1N46相当
SD46
1962		 一般用 Ge.P 60 50 90 30 350 3 1 1.5mA 50 (7A)
SD46
1977		 一般用 Ge.P 60 50 90 30 350 3 1.0 50 10 (7A)
1000 50
SD54
1961		 高逆抵抗 Ge.P 75 50 90 30 350 5 1 7 10 (7A) 1N54相当
100 50
SD54
1962
1977		 高逆抵抗 Ge.P 75 50 90 30 350 5 1 7 10 (7A)
100 50

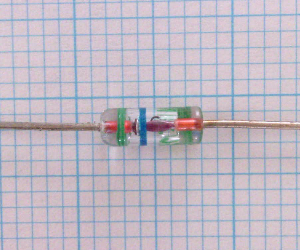

SD56　日本電気　NEC
　日本電気製の点接触型ゲルマニウムダイオードで高伝導タイプです。1N56相当品とアナウンスしていました。
　NECのロゴマークから見て1962年以降の製造と思われますが、データブックでは1962年時点で既に保守品種となっています。
　10本ずつ紙製のパッケージに入っていました。
形式番号
Type-suffix		 用途 構造
material
and
structure		 最大定格(Ta=25℃)　maximum ratings 電気的特性 外形
Package
No.
VRM
(V)		 VR
(V)		 IO
(mA)		 IFM
(mA)		 Isurge
(mA)
順電流IF 逆電流IR
(mA) VF (μA) VR
SD56
1962
1977		 高伝導 Ge.P 50 40 120 40 500 15 1.0 300 30 (7A)

SD60,SD82,SD82A　日本電気　NEC
形式番号
Type-suffix		 用途
 構造
material
and
structure		 最大定格(Ta=25℃)　maximum ratings 電気的特性 外形
Package
No.		 記事
VRM
(V)		 VR
(V)		 IO
(mA)		 IFM
(mA)		 Isurge
(mA)		 Ta
(℃)
順電流IF
(min)		 順電圧VF
(max)		 逆電流IR
(max)
(mA) VF(V) (V) IF(mA) (μA) VR(V)
SD60
1961		 TV映像検波 Ge.P 50 40 1N60相当品ですが外形は異なります。
f=40MHz,ZL=5kΩ+20pF,Vi=2Vで整流能率50%以上
SD60 TV映像検波 Ge.P 50 40 40 350 15 1 300 30 (7A) f=40MHz,ZL=5kΩ+20pF,Vi=2Vで整流能率50%以上
SD60
1977		 TV映像検波 Ge.P 50 40 30 90 350 15 1.0 300 30 (7A) f=40MHz,ZL=5kΩ+20pF,Vi=2Vで整流能率50%以上
SD82
1962		 Mix Si.P 5 30 90 5 0.5 500 3 (7B) NF<15dB fs=700MHz,fif=100MHz,Nif=6dB,Io=2mA
黒色塗装　　1977年時点で廃止品種
SD82A Mix Si.P 5 3 30 15 0.5 500 3 (7B) NF<11.5dB f=855MHz,Nif=3.7dB,Io=2mA
　1977年時点で廃止品種

SD101〜105　日本電気　NEC
形式番号
Type-suffix		 用途 構造
material
and
structure		 最大定格(Ta=100℃)　maximum ratings 電気的特性 外形
Package
No.		 記事
VRM
(V)		 VR
(V)		 IO(mA)
Ta=50℃		 IO(mA)
Ta=100℃		 IFM
(mA)		 Isurge
(mA)		 Ta
(℃)
順電流IF(min) 順電圧VF(max) 逆電流IR(max)
(mA) VF(V) (V) IF(mA) (μA) VR
SD101
1962		 整流 Si.A 40 35 100 70 400 1A 1.0 100 0.5 35 (7B) 黒色塗装
SD102
1962		 整流 Si.A 60 50 100 70 400 1A 1.0 100 0.5 50 (7B) 黒色塗装
SD103
1962		 整流 Si.A 125 100 100 70 400 1A 1.0 100 0.5 100 (7B) 黒色塗装
SD104
1962		 整流 Si.A 250 200 100 70 400 1A 1.0 100 0.5 200 (7B) 黒色塗装
SD105 整流 Si.A 400 350 100 400 1A 15 1.0 1.0 100 0.5 350 (7B) 黒色塗装

SD111,SD113,SD115,SD116,SD117　日本電気　NEC　　バリキャップ
形式番号
Type-suffix		 用途
 構造
material
and
structure		 最大定格(Ta=100℃)　maximum ratings 電気的特性 外形
Package
No.		 記事
P
(mW)		 VRM
(V)		 VR
(V)		 IO
(mA)		 IFM
(mA)		 Isurge
(mA)
逆電流IR
(max)		 静電容量
(pF)		 Q 電圧(V) 周波数(MHz)
(μA) VR(V)
SD111
1962		 AFC Si. 35 30 1 30 8/ /12
 50/ / 10 25 (7B) 黒色塗装
SD111 AFC Si. 250 35 30 1 30 8/10/12 50/ / 10 25 (7B) 黒色塗装
SD113 AFC Si.P 7 (7B)
SD113
1987		 AFC Si.P 10 5 0.1 5 35/ /55 0 1 (7B)
SD115 AFC Si.P 15 10 1 10 10/ / 16 4 1 (7B)
SD116 AFC Si. 15 10 1 10 6/ /12 4 1 (7B)
SD117 AFC Si. 15 10 1 10 4/ /8 4 1 (7B)

SD120 〜 SD630　　日本電気　NEC
形式番号
Type-suffix		 用途
 構造
material
and
structure		 最大定格(Ta=25℃)　
maximum ratings		 電気的特性 外形
Package
No.		 記事
VRM
(V)		 VR
(V)		 IO
(mA)		 IFM
(mA)		 Isurge
(mA)
順電流IF
(min)		 順電圧VF
(max)		 逆電流IR
(max)
(mA) VF(V) (V) IF(mA) (μA) VR(V)
SD120 Mod Si.A 40 35 100 0.5 35 (103)
SD122 Mod Si.A 120 100 100 5 0.5 0.64〜0.70 5 0.5 100 (103)
SD123 1977年時点で廃止品種
SD140
SD150 温度補償 Si.D 12 200 0.60/0.62/0.70 0.1 1 12 (90) 色点表示　青　1977年時点で廃止品種
SD150 温度補償 Si.D 12 200 0.45/0.46/0.55 0.1 1 12 (90) 色点表示　緑　1977年時点で廃止品種
SD470 温度補償 Si.D 15 150 0.66/ /0.80 5 1 15 (261) 色点表示　緑　1977年時点で廃止品種
SD630 温度補償 Si.D 15 30 0.68/ /0.82 1.5 1 15 (261) 色点表示　黄　1977年時点で廃止品種
SD200 1977年時点で廃止品種

3　おわりに
　今となっては、かなり珍しいものとなってしまいました。
