１ はじめに
SONY製品に使用されている1T229や1T247というダイオードがあります。これらのダイオードに関する情報はインターネット上にはありませんでした。そこで、他の方のため手持ちの情報をまとめてみました。
1T229の元になったトランジスタは2SC291、2SC292、2SC293のようです。1T247の元になったトランジスタは2SC470のようです。
それぞれ、元のトランジスタの形式番号の100位と10位の数字を1T2に続けて形式番号としています。
２ 1T229及び1T247の定格
形式番号
Type-suffix
(P/N) |
社名
Manufacturer |
構造
material
and
structure |
最大定格(Ta=25℃)
maximum ratings |
ツェナー電圧
Zener Voltage |
外形
Package
No. |
特記事項
Where to use/Coment |
代替品Replacement |
形式名
Type-suffix
(P/N) |
外形
Package
No. |
P
(mW) |
IZ
(mA) |
VZ
(V) |
IZ
(mA) |
| 1T229-0 |
SONY |
Si.E |
|
|
9.43 |
2 |
TO
181,TC-5 |
TC-560DA(D306)
手持ちの実測値はVZ＝9.43V at 2mAでした。 |
EQB01-11Z
(8-719-930-11) |
D |
| 1T229-1 |
SONY |
Si.E |
|
|
|
|
|
|
EQB01-12Z
(8-719-931-12) |
D |
| 1T229-9 |
SONY |
Si.E |
|
|
|
|
|
|
EQB01-09
(8-719-931-09) |
D |
| 1T247-7 |
SONY |
Si.EP |
|
|
|
|
|
|
EQB01-07
(8-719-931-07) |
D |
| 1T247-8 |
SONY |
Si.EP |
|
|
|
|
|
|
EQB01-09
(8-719-931-09) |
D |
| 1T247-9 |
SONY |
Si.EP |
|
|
9.24 |
2 |
TO
181,TC-5 |
手持ちの実測値はVZ＝9.24V at 2mAでした。 |
EQB01-09
(8-719-931-09) |
D |
3 外形
| TO |
D |
 |
 |
4 画像
 |
 |

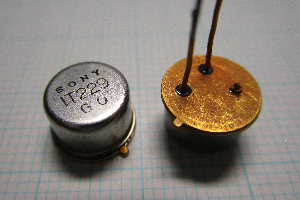

| 1T229-0 VZ＝9.43V at 2mA |

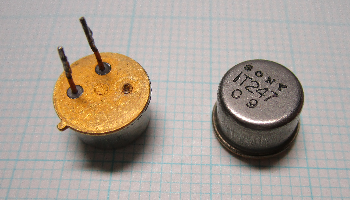

1T247-9 VZ＝9.24V at 2mA |
5 おわりに
今となっては、かなり珍しいものとなってしまいました。
