１ はじめに
日立製作所製のスイッチングダイオードです。1960年代のものと思われます。外形や橙色のレジンモールドは、同じ頃開発されたトランジスタ2SC458シリーズと同系統です。インターネット上には定格、特性ともなかったので紹介します。
２ 1S1473の定格
 |
 |
特記事項 Where to use/Coment

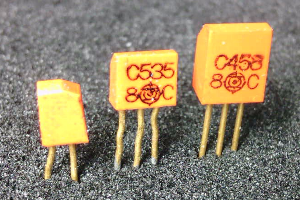

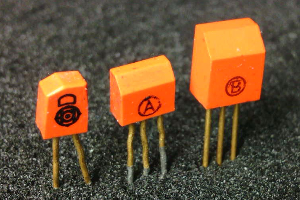

一番左側が1S1473です。同時期のトランジスタと一緒に撮影しました。
1S1473には、工業用の1S1473 や計算機用の1S1473 もあります。
trr=/ /4(ns)
C=/0.75/3.5(pF) VR=1V
データシートはこちら |
形式番号
Type-suffix |
社名
Mnf. |
用途
Application |
構造
material
and
structure |
最大定格(Ta=25℃)maximum ratings |
順方向特性(Ta=25℃)forward |
逆方向特性(Ta=25℃)reverse |
外形
Package
No. |
VRsurge
(V) |
VRM
(V) |
VR
(V) |
VI
(V) |
IFM
(mA) |
IO
(mA) |
isurge
(mA) |
IFmin
(mA) |
VF
(V) |
VFmax
(V) |
IF
(mA) |
IR
(μA) |
VR
(V) |
| 1S1473 |
日立 |
High Speed SW |
Si.EP |
|
30 |
30 |
|
300 |
100 |
600 |
|
|
/ /0.80 |
10 |
/0.015/0.1 |
20 |
45 |
| 1S1473 |
日立 |
High Speed SW |
Si.EP |
|
|
30 |
|
300 |
100 |
600 |
|
|
0.64/0.73/0.80 |
10 |
/0.015/0.1 |
20 |
45 |
| 1S1473 |
日立 |
High Speed SW |
Si.EP |
|
|
30 |
|
300 |
100 |
600 |
|
|
/ /0.80 |
10 |
/0.015/0.1 |
20 |
45 |
3 おわりに
今となっては、かなり珍しいものとなってしまいました。この外形のダイオードは1S1473しかないようです。
