1 はじめに
 NAS-2000やNAS-4000を導入してデータ保存について一安心していたところ、現行商品(2007. 8.13現在)であるPNS-25でHDD欠品のものが定価の1/200以下の格安金額で販売されていることを知りました。取り敢えず入手し、復活させましたのでその顛末を示します。

2 PNS-25の概要
 このNASはPrinceton社が台湾のiEi社にOEM生産を依頼したものです。製造元のiEi社のHPにはPNS-25は掲載されていませんが、銘板はiEi社となっています。ベースとなったのは、NAS-2100のようです。この製品の位置づけとしては、SOHO用の137GB超対応NASでNAS-2000の後継モデルといったところでしょう。内蔵電源基板はNAS-2000のものと同一形式です。
 リアパネルです。天地逆にしています。左から、電源コードレセプタクル、ファン2連、USB1.1コネクター×2、RJ45コネクター、リセットスイッチ、電源スイッチです。
 内部の様子です。入手時、HDDは取り外されていました。

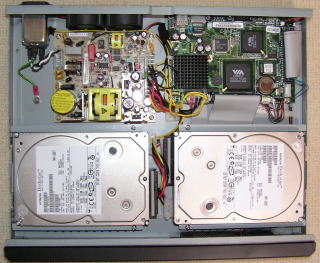

 320GBのATA_HDD2台を取り付けています。
フロントパネルです。ディスプレイの下にLED、右に選択スイッチがあります。

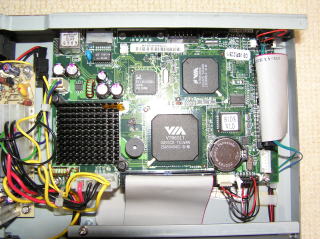

 MBです。CPUに黒色の放熱器が取り付けられています。また、右上にサーミスターが取り付けられています。
 放熱器から右へ電子ブザー、チップセット、リチウム電池、その上はフラッシュROMです。

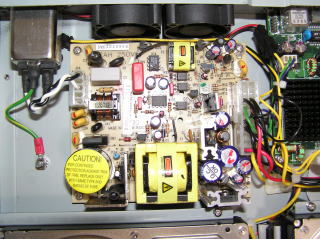

 ACE-905A型電源基板です。コネクターを見る限りATXのようです。
 上に写っているのは40mmファン2連です。

 概略仕様は表のとおりです。参考のため、NAS-2100も併記しました。PNS-25はNAS-2100に比べてフラッシュRAMの容量が少なくなっています。これは、PNS-25が日本国内向けであるため、多言語対応を省略し、日本語、英語、中国語のみの言語表示として記憶容量を減らしたことによるのでしょう。

製品名 PNS-25 Monolith NAS-2100
型番
PNS25-160(80GB×2台)
PNS25-240(120GB×2台)
PNS25-320(160GB×2台)
PNS25-400(200GB×2台)
NAS 2100-Bare Unit

NAS 2100-240GB ( 2x120GB )

NAS 2100-320GB ( 2x160GB )
NAS 2100-400GB ( 2x200GB )

NAS 2100-500GB ( 2x250GB )
NAS 2100-600GB ( 2x300GB )

NAS 2100-800GB ( 2x400GB )
NAS 2100 - 1TB ( 2x500GB )
形状 デスクトップ デスクトップ
ディスク 総容量(構成) 160GB(80GB×2台)
240GB(120GB×2台)
320GB(160GB×2台)
400GB(200GB×2台)

240GB(120GB×2台)
320GB(160GB×2台)
400GB(200GB×2台)
500GB(250GB×2台)
600GB(300GB×2台)
800GB(400GB×2台)
1TB(500GB×2台)
1600GB(800GB×2台)
台数 80GB×2台
120GB×2台
160GB×2台
200GB×2台

320GB×2台が正常動作しました。
80GB×2台
120GB×2台
160GB×2台
200GB×2台
800GB×2台まで可
インターフェイス ATA/100 2ch構成 ATA/100 2ch構成
対応RAIDレベル RAID 0、RAID 1、単独ディスク RAID 0、RAID 1、単独ディスク、JBOD
ホットスワップ 不可 不可
ホットスペア 不可 不可
マネジメント
Hard Disk Failure Detection (S.M.A.R.T)、
Disk Detect/Auto Recovery、
Disk Used Status Management
ファイルシステム管理
Snapshot
Web File Manager for Remote Access
Enhanced JAVA Web File Manager
Over 2 GB Files Support (CIFS/SMB, FTP, NFS, AFP)
Unicode Support
Microsoft ACL Support
Users quota setting
プロセッサ CPU VIA EDEN 400MHz VIA EDEN 400MHz
フラッシュメモリ 16MB 32MB
DRAM 128MB 128MB
チップセット VT82C686B (ATA100、USB×4)
VT8601T

OS LinuxベースのオリジナルOS Embedded Linux
ユーザサイドで最新OSにアップグレード可能 ユーザサイドで最新OSにアップグレード可能
インターフェイス ネットワーク 10/100BASE-TX Ethernet ×1(自動検出)
RJ-45
10/100BASE-TX Ethernet ×1(自動検出)
RJ-45
シリアルポート − -
SCSIポート − -
USBポート USB1.1×2 USB1.1×2
システム
情報表示
LCD表示項目 IP、エラー情報、ディスク構成、システム名、内部温度、ファン回転数(エラー時にバックライト点滅) IP、エラー情報、ディスク構成、システム名、内部温度、ファン回転数(エラー時にバックライト点滅)
LED表示項目 ネットワークインジケーター×1
ディスクアクセス×2
ネットワークインジケーター×1
ディスクアクセス×2
アラームブザー 故障 故障
プロトコル ネットワーク
プロトコル
TCP/IP、AppleTalk TCP/IP、AppleTalk、
NetBEUI、IPX
ファイルシステム CIFS/SMB、AFP、NFS(Ver.3)、HTTP、FTP CIFS/SMB、AFP、NFS(Ver.3)、HTTP、FTP、NCP
対応クライアント Windows XP、Me、98、98SE、95、2000、NT4.0、Mac OS 8.X、9.X、Mac OS X、Linux/Unix
Microsoft Windows 95/98/ME/NT/2000/XP/2003
Macintosh system 7.5+、Linux/Unix、Novell
IP設定 固定IP、DHCP 固定IP、DHCP、
Dynamic IP Address
DHCPサーバ機能、FTPサーバ機能
セキュリティ
Microsoft Network Domain Controller (PDC)

Microsoft AD Authentication
システム管理 対応Webブラウザ
等
Webブラウザベースでのシステム管理 Webブラウザベースでのシステム管理
Internet Explorer 5.0以降、Netscape 4.7以降
Microsoft NT Domain Contoroller(PDC)サポート
フロントパネルスイッチから、手動でIPの設定が可能
SNMP SNMP
ディスクエラー解析(S.M.A.R.T)
イベントログ システム情報、警告/エラー情報を記録
Display all current login users/
Display system log/alert/error/
Display all DHCP assignment information
温度モニター
System Temperature Monitor
障害通知機能 アラームブザー
LCDに表示 LCDに表示
E-mailによる通知機能 E-mailによる通知機能
セキュリティ  ユーザ、グループごとにアクセス権を設定可能
ユーザごとに利用可能ディスク容量を設定可能
ユーザ情報 クライアントPCへファイルとして記録

On-line Virus Scanning Support
バックアップ
マネジメント
リモート
レプリケーション
NAS製品間(Disk Online Server製品含む)でスケジュールによる自動データバックアップ機能
Support Client Backup Software NetBak Replicator/
Support Most Popular Network Backup Application/
Schedule to remote replication backup/
Schedule to remote replication backup
テープドライブ - -
電源 電源ユニット ATX電源×1  ACE-905A ATX電源×1  ACE-905A
入力電圧 50/60Hz AC100〜240V/1A 50/60Hz AC100〜240V/1A
出力電圧 5V/5A 12V/3A  +5Vsb/0.5A 5V/5A 12V/3A  +5Vsb/0.5A
消費電力 40W 40W
無停電電源 - -
動作環境 温度   0-45℃
相対湿度   0-95%R.H
サイズ 外形寸法(mm) 340(W)×276(D)×43(H) 343(W)×276(L)×45(H)
重さ 6kg(仕様により異なる) 5kg
筐体仕様 横置きボックス型(付属スタンド使用で縦置き可能)
認定規格 CE、FCC
ラックマウント 可能(但し、別売Kitを使用)
付属品 電源ケーブル、CD-ROM、ネットワークケーブル、縦置きスタンド、保証書
保証 1年間センドバック製品保証付き

3 使用感
 なお、S/Nは Q059A00???、OSはVer.2.29.1です。
 使用して感じたことを示します。
(1) 騒音と冷却
 騒音はNAS-2000と同等で一昔前の外付けHDD程度です。HDDそのものの回転音が主体です。
 冷却は40mmファンが2連です。回転数検知はしていません。ただし、CPUの放熱器にサーミスターが接着されており、ある一定以上の温度になると警報を発します。

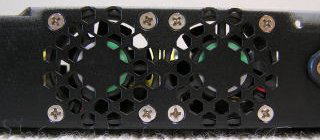

40mmファンが2連です。
回転数センサーはありません。

(2) 最大容量
 ATA100対応で、ATA_HDD_200GB×2台までは保証されていますが、それ以上は判りません。
 私の環境では、ATA_HDD_320GB×2台を接続して一応動作しています。
 ベースとなったNAS-2100が500GB×2台の1TB対応であるため、多分PNS-25も大丈夫と思われます。

(3) OS
 OSはLINUXベースです。ユーザーが勝手に弄ることはできません。NASとしての設定方法はNAS-2000と同様であるため、簡単に設定できました。

(4) 表示灯
 表示灯はLEDで、HDD1およびHDD2のアクセスランプ(緑)、LANアクセスランプ(青)の3灯です。少し小さめなので、見づらいです。

(5) 電源スイッチ
 電源スイッチは背面にあり、小さな穴を介してボールペンの先などで軽く押すタイプです。常時電源を入れておく機器であるため、このような設計となっています。しかし、家庭に設置する際は、使用時以外は電源を落としておきたいので少し不向きです。大型スイッチ付のNAS-2000の方が使用しやすいです。

(6) ハードウェアリセットスイッチ
 電源スイッチの横に、搭載されていますが、機能を示す銘板類は一切在りません。また、説明書にも記載がありません。いざというときのものなので、敢えて説明書に記載していないのかも知れません。赤色スイッチをペンの先で一定時間以上押すとパスワードが*****にリセットされます。(*****の部分は説明書に明記されています。)
左側の黒い押しボタンが電源スイッチです。
右側の
赤い押しボタンはハードウェアリセットスイッチです。

(7) USBインターフェース
 UPSの制御のため、USBポートが設けられています。

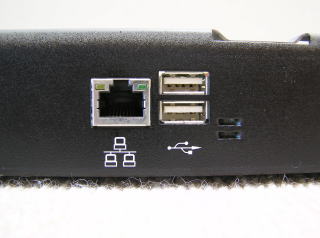

左側が100BASE-TXのRJ45コネクタ
右側は
USB1.1のコネクタで、UPSの制御に使用します。

(8) VISTA対応
 最近の製品であるため、VISTA対応となっています。対応範囲が広いため、各種のOSで使用できます。
 日常は、PC-9821Ra266(CPUはPentium3-850MHzに換装566MHz動作、Windows98SE、IE6.1、100BASE-TX)、PC-VE500J(Pentium3-866MHz動作、Windows98SE、IE6.1、100BASE-TX)等をHUBや無線LANを介して接続しています。DHCPは無線LAN付属の機能を使用しています。
