 london2k-jp様より、PC/AT互換機用FDDをPC-98シリーズで使用できるとの情報をいただきました。london2k-jp様、このたびは大変ありがとうございます。厚く御礼申し上げます。

 このような情報は大変貴重ですので、早速いただいた情報をまとめてみました。そして、ご無理を言って、拙宅HPにて公開させて頂く運びとなりました。
 公開期間は、london2k-jp様のご意志に基づき、下記情報をご覧になった方々にその追試を行って頂き、その結果がNGとなるまでです。是非、多くの方に各種PC-9801/PC-9821にて追試を行って頂き、検証して頂きたいと思います。検証結果は、当方にメールでご連絡をお願い致します。
 なお、下記情報の編集責任はHAMLINにあります。編集間違いを含んでいる可能性がありますので、当分の間、暫定バージョンで公開させていただきます。
ご理解の程よろしくお願い致します。


1 FDD接続方法
 PC-9801FS(FD1138C)、PC-9801BX2(FD1138T/FD1148T)でPC/AT互換機用FDDを接続して使用する実験をしてみました。
接続方法は、下記ファイルの回路図(回路、使用FDD等を記載)であり、製作したユニバーサル基板の写真を示します。
  接続回路図(回路、使用FDD等を記載)(51,248bytes)

  製作したユニバーサル基板の画像
�� 画  像 コメント
1 ユニバーサル基板で製作したFDD接続アダプタ

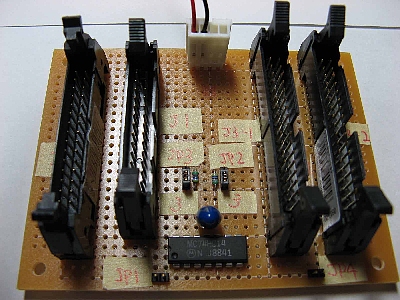

2 プリント基板全景

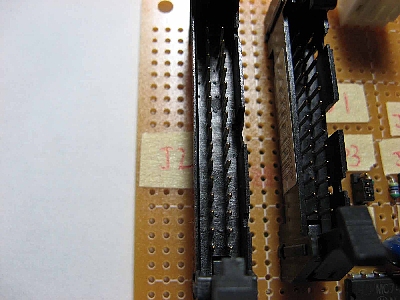

3 J2部分詳細

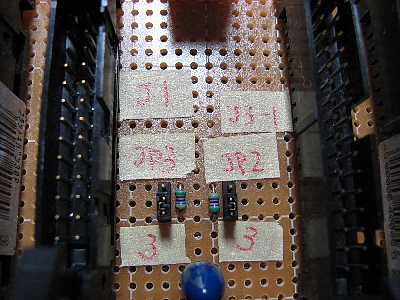

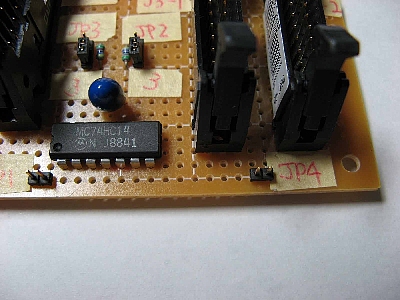

4 中心部詳細
5 JP4部詳細

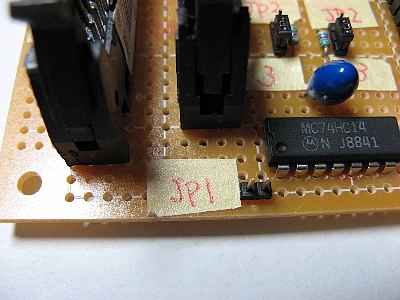

6 JP1詳細

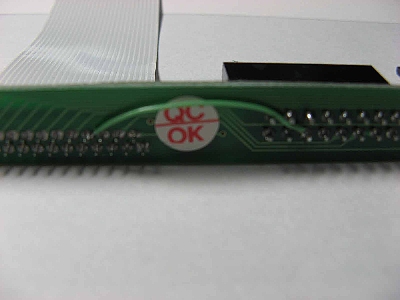

7 変換アダプタ改造画像

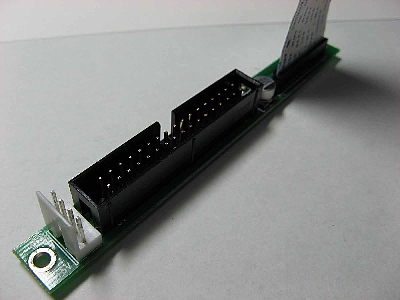

8 変換アダプタ画像

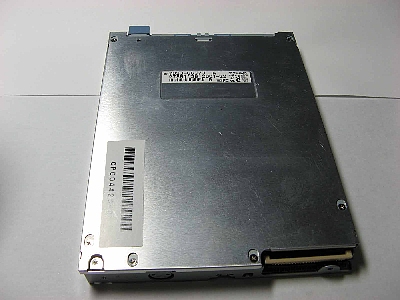

9 YD-702J-6637J全体

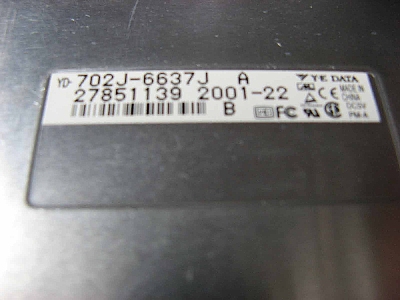

10 YE DATA製のYD-702J-6637J


2 実験結果

凡例  R:READ  W:WRITE  F:FORMAT 起:起動
     ○:DOS5.0-AHレベルで正常動作 △:Windos98SE上でのみ動作 ×:動作しない
     −:該当無し  ?:未検証

本体 FDD 1.44MB 1.25MB 720KB 640KB 記   事
R W F R W F R W F R W F
PC-9801FS YE DATA製
YD-702J-6637J
− − − ○ ○ ○ ? ? ? ? ? ?
PC-9801BX2 YE DATA製
YD-702J-6637J
○ ○ ○ ○ ○ ○ ? ? ? ? ? ? 1.25M モードで起動し、1.44Mディスクに差し替えても動作に問題なし
また、1.44M モードで起動し、1.25Mディスクに差し替えても動作に問題なし

製作したユニバーサル基板は、
 PC-9801/9821側  26pin/30pin 入力対応
 DOS/V用FDD側  スリムドライブ(26pin)を34pinに変換し使用

YE-DATAのスリムFDDは YD-702J-6637J でReady信号が出ています。
MODE SELECTで1.44M/1.25Mを切り替えます。(切り替えはPC-98側の360/300信号を反転して入力。ただし、PC-9801FS(FD1138C)ではLOWレベルに固定)

YE-DATAはFDDの仕様を公開していますので仕様の詳細はWebで。
あと、ミツミ製の D353F3、D353Gも使えるかもしれませんが・・・・・・・


YD-702J-6637J仕様抜粋
項     目 単 位 1.0M MODE 1.6M MODE 2.0M MODE
記
憶
容
量
アンフォーマット時 M bytes 1.0 1.6 2.0
フォーマット時 256 Bytes/Sector kbytes 655kBytes
16
secter
1025.0kBytes
26secter
-
512 Bytes/Sector 737kBytes
9secter
1182.7 kBytes 15secter 1474.6 kBytes
18secter
1024 Bytes/Sector 819kBytes
5secter
1261. 6 kBytes
8secter
-
データ転送速度 K bit/sec 250 500 500
トラック総数 − 160 154 160
トラック密度 tpi 135 135 135
シリンダ総数 Cylinders 80 77 80
記録方式   MFM MFM MFM
記録ディスク   2DD 2HD 2HD
メディア回転数 rpm 300 360 300
転送速度 kBits/s 250 500 500
電源 V 5
消費電力((TYP リード時) W 1.15
外形寸法 mm 12.7H×96.0W×130D
3 特記事項
YD-702J-6637JにVFOが内蔵されているのかどうか?
PC-9801FS、PC-9801BX2に使用されているFDDはVFO無しなので、FDDにVFOが搭載されている必要はないかと思います。

3モード切換がPC-9821用FDDと完全互換か?
YD-702J-6637Jの仕様書によると 1.2Mモードでは360rpmで回転し、1.44Mモードは300rpmの回転です。
PC-9801FS(FD1138C)では、1.2Mモードのみに限定すれば1.2Mモード(360rpm)になるようにFDDのMode SelectをLow(1.2Mモード)にすることで使用できます。(Mode Select 1.2M(360rpm):LOW 、1.44M(300rpm):HIGH)
また、このFDDはReadyが出力されていますので、この点も問題ないかと思います。

PC-9801BX2(FD1138T/FD1148T)でが、PC-9801の360rpm・300rpm信号をFDDのMode Selectにインバータ(レベル反転)をして与えると1.2M/1.44Mの切り替えができます。

2DDの動作についてはわかりません。(使用しないので試験はしていません・・・)
