１ はじめに
インターネット上にもほとんど情報のないトランジスタがありますので紹介することにしました。
２ 定格

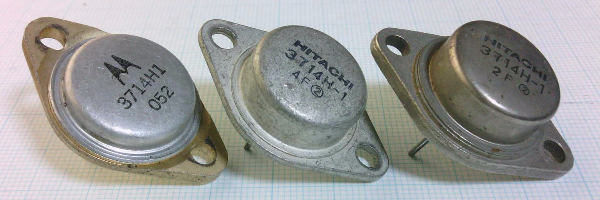

| 3714H1 Motorola 3714H-1 日立製作所 |
 |
2N3714はアメリカの半導体各社、日本の東芝も製造していました。しかし、左記のように「2N」という文字がない3714H1というNPNトランジスタがありました。謎のシリコントランジスタです。
このトランジスタは、日本国内のみで流通していたらしく、海外のサイトでは見かけません。
使用されていた機器も安定化電源装置と思われるものばかりです。
定格が判らないので、とりあえずは空欄にしています。 |
型名
Type |
社名
Mnf. |
用途
Application |
構造
Material
and
structure |
最大定格 Maximum Ratings (Ta=25℃,Tc=25℃) |
電気的特性 Electric Characteristics (Ta=25℃) |
外形
Package
No. |
VCBO
(V) |
VCEO
(V) |
VEBO
(V) |
IC
(A) |
PC
(W) |
Tj
(℃) |
ICBO最大値 |
直流又はパルスhFE |
バイアス |
fT
(MHz) |
Cob
(pF) |
rbb(Ω)*
CCrbb'
(pS) |
| (mA) |
VCE
(V) |
最小/標準/最大
min/typ/max |
VCE
(V) |
IC
(A) |
VCE
(V) |
IE
(mA) |
| 3714H-1 |
日立 |
PA,SW |
Si. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TO-3 |
| 3714H1 |
Motorola |
PA,SW |
Si. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TO-3 |
| 2N3714 |
Motorola |
PA,SW |
Si. |
100 |
80 |
7.0 |
10A |
150 |
200 |
5.0 |
|
25/ /90
15/ / |
2.0
2.0 |
1.0
3.0 |
|
|
|
|
|
TO-3 |
| 2N3714 |
東芝 |
PA,SW |
Si.TDiff |
100 |
80 |
7.0 |
10A |
150 |
200 |
5.0 |
|
25/ /90
15/ / |
2.0
2.0 |
1.0
3.0 |
10 |
0.5A |
4.0 |
|
|
TO-3
TC-3,TB-3 |
3 おわりに
保有していたものの、廃棄してしまった半導体が多数あります。各形式1本ぐらいは残しておけば良かったと思う今日このごろです。
