PC-9821シリーズ用
2nd_Cache_MEMORY一覧表
［メモリー関係に戻る］　［トップページに戻る］
2025. 5. 6 Ver. 1. 6 カウンタ廃止
2021. 9.20 Ver. 1. 5 カウンタ再開
2010.11. 8 Ver. 1. 4 カウンタ廃止
2009. 5.11 Ver. 1. 3 画像追加(№1)
2005. 1. 5 Ver. 1. 2 2バイト系の文字を含む画像ファイルの名前を修正
2004. 8. 9 Ver. 1. 1 画像追加(№2,9,15)
2004. 6.14 Ver. 1. 0 公開初版

長期間、エマティ様宅で公開して戴いていたデータを元に再編集したものです。
改めて、エマティ様に深謝いたします。有り難うございました。

１　はじめに
　JUNKでPC-9821シリーズを入手すると2nd_CACHE_MEMORYやSOUND_BOARDなどの標準搭載品が取り外されている場合があります。そこで、PC-9821Xa7以降の機種に対する2nd_CACHE_MEMORY非公式動作対応表を作成してみました。NECが出荷時標準搭載していたものに加え、周辺機器メーカーの保証があるものおよびユーザーベースで動作が確認されている2nd_CACHE_MEMORY一覧表です。したがって、カタログ等の適用品と一致しない場合があります。
　それにしても、差替と起動の繰り返しには時間がかかりました。本体を借りて試験したものもありますので、再試験は困難です。また、一部推定が入っています。ご注意下さい。

２　一覧表
№ 外　　　観 項　　目 内　　　容

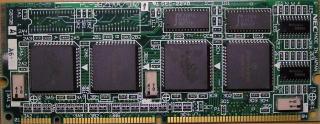

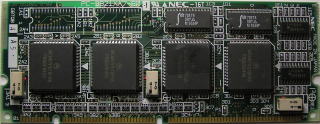

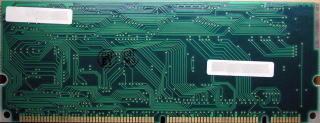

1 フロントパネル側
 メーカー NEC
形　　式 PC-9821XA7-B01
(G8TQB_A_A5)
容　　量 256KB(パリティあり)
方　　式 Burst_SRAM×4，
TAG_RAM×2

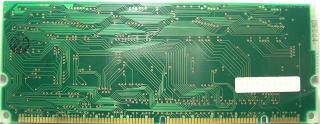

リアパネル側
 対応機種 05P，
25P(同等品を初期搭載)
記　　事 MCM67H518FN9×4
71B74 S8Y×2　
2 フロントパネル側
 　メーカー NEC
　形　　式 PC-9821XA7-B01
(G8TQB_A_A6)
容　　量 256KB(パリティあり)
方　　式 Burst_SRAM×4，
TAG_RAM×2
リアパネル側
 対応機種 05P，
25P(同等品を初期搭載)
記　　事 MCM67H518FN9×4
71B74 S15Y×2　

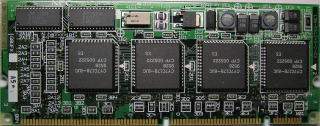

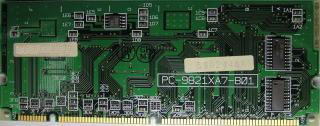

3 フロントパネル
 　メーカー NEC
形　　式 PC-9821XA7-B01
(G8UFX_□_A5)
容　　量 256KB(パリティあり)
方　　式 Burst_SRAM×4，
TAG_RAM×2
リアパネル側
 対応機種 05P，
25P(同等品を初期搭載)
記　　事 このタイプのみ部品がリアパネル側実装となる。
CY7C178-8JC×4
71B74 S15Y×2
4 フロントパネル側
(画像準備中)		 メーカー NEC
形　　式 PC-9821XA7-B02
(G8TQB_?_??)
容　　量 512KB(パリティあり)
方　　式 Burst_SRAM×4，
TAG_RAM×2
リアパネル側
(画像準備中)		 対応機種 05P，
25P(差替増設)
記　　事 　
5 フロントパネル側
(画像準備中)		 メーカー NEC
形　　式 PC-9821XA7E-B01
(G8UCM_□_A6)
容　　量 256KB(パリティなし)
方　　式 Pipe-lined_Burst_SRAM×2，
TAG_RAM×2
リアパネル側
(画像準備中)		 対応機種 02N，05N，
22N(同等品を初期搭載)，
25N(同等品を初期搭載)
記　　事 　
6 フロントパネル側
(画像準備中)		 メーカー NEC
形　　式 PC-9821XA7E-B02
(G8???_?_??)
容　　量 512KB(パリティなし)
方　　式 Burst_SRAM×?，
TAG_RAM×?
リアパネル側
(画像準備中)		 対応機種 05N，25N(差替増設)
記　　事 　

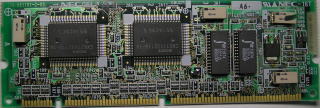

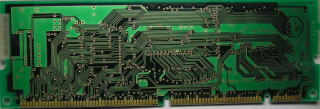

7 フロントパネル側
 メーカー NEC
形　　式 G8UCM_□_A6
容　　量 256KB(パリティなし)
方　　式 Pipe-lined_Burst_SRAM×2，
TAG_RAM×2
リアパネル側
 対応機種 02N，05N，
22N(初期搭載)，
25N(初期搭載)
記　　事 CXK77V3211Q-14×2
71B74 S15Y×2

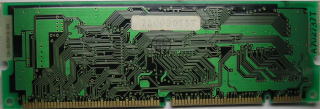

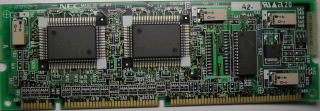

8 フロントパネル側
 メーカー NEC
形　　式 G8UCM_B_A2
容　　量 256KB(パリティなし)
方　　式 Pipe-lined_Burst_SRAM×2，
TAG_RAM×1
リアパネル側
 対応機種 22NB(初期搭載)
記　　事 N343532LQF-8N×2
N341256SJ-15×1

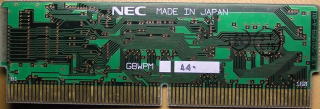

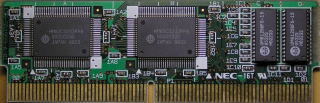

9 フロントパネル側
 メーカー NEC
形　　式 G8WPM_□_A4
容　　量 256KB(パリティあり？)
方　　式 Pipe-lined_Burst_SRAM×2，
TAG_RAM×2
リアパネル側
 対応機種 25W(初期搭載)
記　　事 HM62C3232FP8×2
UM61256FS-15×2　
10 フロントパネル側
(画像準備中)		 メーカー NEC
形　　式 PC-9821-XV20-B01
容　　量 512KB(パリティあり？)
方　　式 Burst_SRAM×?，
TAG_RAM×?
リアパネル側
(画像準備中)		 対応機種 25W(差替増設)
記　　事 　

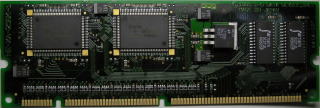

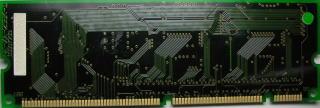

11 フロントパネル側
 メーカー IO-DATA
形　　式 NE-XA256K
容　　量 256KB(パリティなし)
方　　式 Pipe-lined_Burst_SRAM×2，
TAG_RAM×2
リアパネル側
 対応機種 02N，05N，22N，25N，Cx2，Cx3，Cx13，Xb10，V10/S5K，V10/S7K，V7/S5K，V7/S7K
記　　事 M5M5V1132FP-8×2
71B74 S12Y×2
12 フロントパネル側
(画像準備中)		 メーカー IO-DATA
形　　式 NE-XA512K
容　　量 512KB(パリティあり)
方　　式 Burst_SRAM×?，
TAG_RAM×?
リアパネル側
(画像準備中)		 対応機種 05P，25P(差替増設)
記　　事 　

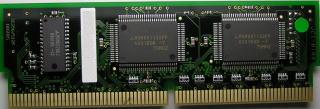

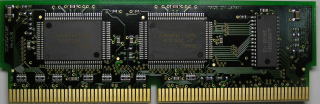

13 フロントパネル側
 メーカー IO-DATA
形　　式 NE-XAV512K
容　　量 512KB(パリティあり)
方　　式 Burst_SRAM×4，
TAG_RAM×2
リアパネル側
 対応機種 25W(差替増設)
記　　事 M5M5V1132FP-7×4
M5M5278DJ-12×2

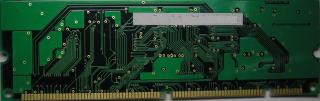

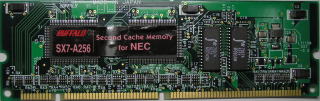

14 フロントパネル側
 メーカー メルコ BUFFALO
形　　式 SX7-A256
(256PBSC-BA)
容　　量 256KB(パリティ無し)
方　　式 Pipe-lined_Burst_SRAM×2，
TAG_RAM×2
リアパネル側
 対応機種 02N，05N，22N，
Cx2/Cx3/Cx13，Xb10用
記　　事 公称アクセスタイム12ns
μPD431232ALGF-A8×2
71B74 S15Y×2

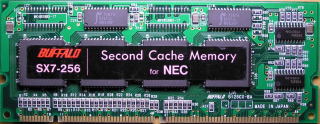

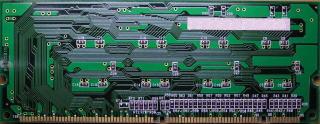

15
 フロントパネル側
 メーカー メルコ BUFFALO
形　　式 SX7-256
(256PBSC-BA)
容　　量 256KB(パリティ有り)
方　　式 BurstSRAM×4，
TAG_RAM×2
リアパネル側
 対応機種 02N，05N， 05P， 22N，
Cx2/Cx3/Cx13用
記　　事 CY7C178-12JC×4
71B74 S15Y×2
16 フロントパネル側
(画像準備中)		 メーカー メルコ BUFFALO
形　　式 SX7-512
容　　量 512KB(パリティ有り)
方　　式 Burst_SRAM×4，
TAG_RAM×4
リアパネル側
(画像準備中)		 対応機種 05N，05P，
25N，25P(置換え増設)，
Cx2/Cx3用
記　　事 　

３　適用機種凡例
機種名のうち、PC-9821は省略します。
記号 概　　要 機　　　種
05P 初期搭載が0KB，
最大512KBで
PARITY要の機種		 ベースクロックを60，66MHzとして使用する場合のXa7/C
25P 初期搭載が256KB，
最大512KBで
PARITY要の機種		 Xa9/C，Xa10/C(G8TTY_JB3)，Xa12/K(G8VSU_A1)，Xa13/K，Xa16/R，V20/M7，V16/M7，V13/M7，Xv13/R16(G8VWV)，Xt13/C，Xt13/K12 ，Xt16/R16，Xc13/M7
02N 初期搭載が0KB，
最大256KBで
PARITY不要の機種		 V10/S5K，V10/S7K，V7/S5K，V7/S7K，V12/S5R(G8WPY_A1，G8WVD_A6)，V12/S7R，V13/S5R，V13/S7R，Xb10/J8，Xb10/F(G8WPY_A2)
05N 初期搭載が0KB，
最大512KBで
PARITY不要の機種		 Xa7/C(G8TTY_JB3)，Xa7e，Xa10/P，Xa10/K
22N 初期搭載が256KB，
最大256KBで
PARITY不要の機種		 V16/S5，V20/S7，V20/S5，V13S5C2～F2，Xc13/S5
22NB 初期搭載が256KB，
最大256KBで
PARITY不要の機種		 V13S5C3～G3(G8XUV_A5)
25N 初期搭載が256KB，
最大512KBで
PARITY不要の機種		 V20/M7，V16/M7，V13M7，Xv13/R16(G8VWV)
25W 初期搭載が256KB，
最大512KBで
PARITY要の機種		 Xv20/W30，Xv13/W16，Xa16/W30，Xa16/W16，Xa13/W12

４　特記事項

  1. Xa7(G8TTY_JB3等)には、NECはPARITY付のPC-9821XA7_B01/B02を指定しているが，PARITY無しでも可。ただし，ベースクロックを60/66MHzにするときはパリティ要となり、05P、25Pの機種と同等
  2. V12/S5R，V12/S7R，V13/S5R，V13/S7R，V12/S5K，V12/S7K，V13/S5K，V13/S7Kは出荷時に 2nd_CACHE_MEMORY無し、V13S5，V13S5C2～F2以降は出荷時に256KBの2nd_CACHE_MEMORY付で紛らわしい。
  3. Xa10のうち、Xa10/Cは出荷時に2nd_CACHE_MEMORYを初期搭載、Xa10/Kは出荷時に2nd_CACHE_MEMORYを搭載していない。
  4. G8UCM_B_A2をXa7，Xa10/K(G8VWV)等に取りつけるとメモリーカウントが終了した時点でフリーズする。
  5. 上限256KBまでの機種に512KBを使用するとかえって速度が低下する。しかし、2nd_CACHE_MEMORYおよびマザーボードを破損することは無いようである。
  6. Xa10/KはPARITY要/不要の2種のマザーボードがあるようである。手持ちのXa10/K12(G8VWV_A4A)等では不要であり、今のところXa10/KでPARITY要の個体は経験無し。
  7. 25W用2nd_CACHE_MEMORYと02N，05N，22N，22NB，25N，05P，25P用2nd_CACHE_MEMORYは外形が異なるため、相互に取りつけられない。
  8. NEC製2nd_CACHE_MEMORYのBurstSRAMには8～9ns、メルコ(BUFFALO)製のSX7-256用のBurstSRAMには12ns、メルコ(BUFFALO)製のSX7-A256用のBurstSRAMには8～12nsが使用されている。
  9. PC-9821XA7-B01(G8UFX_□_A5)のみ、部品のほとんどがリアパネル側に実装されている。他の2nd_CACHE_MEMORYでは、部品はフロントパネル側に実装されている。
