形式(メーカー) ［OEM製造］ |
標準的な構成品／付属品 |
| 1 |
PC-9801-08 (NEC) (1984.12.1発売) |
(1)ミニフロッピィディスクインターフェースボード
(2)組み立て取扱いの手引 |
| 2 |

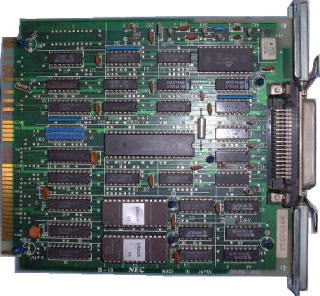

PC-9801-09 (NEC) (1983.12.1発売)
 |
(1)ミニフロッピィディスクドライブ
インターフェースボード
(2)組み立て取扱いの手引 |
| 3 |
PC-9801-15 (NEC) |
(1)8インチフロッピィディスクドライブ
インターフェースボード
(2)組み立て取扱いの手引
消費電力 2W |
| 4 |
PC-9801-87 (NEC) (1993.1発売)
 |
(1)1MBフロッピィディスクドライブ
インターフェースボード
(基板表示：G8NKN B7･またはG8NKN B8･)
(2)5インチタイプ用接続ケーブル
(34ピンストレート,L=275mm,端から約60mm位置に雌コネクタ)
(3)3.5インチタイプ用接続ケーブル
(26ピンストレート,L=220mm,端から約60mm位置に雌コネクタ)
(4)追加信号ケーブル(8ピンストレート,L=195mm)(5)組み立て取扱いの手引 |
| 5 |

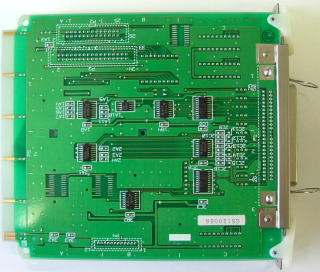

PC-9821A2-E02 (NEC) (1993.11発売)
 |
(1)1MBフロッピィディスクドライブ
インターフェースボード
(基板表示：G8PXA C6･またはG8PXA A4･)
(2)追加信号ケーブル(12ピンストレート，L=185mm)
(3)組み立て取扱いの手引
総額7600円様よりこの画像を頂戴いたしました。
有り難うございます。 |
| 6 |

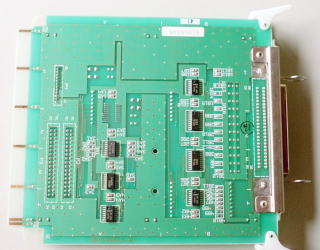

PC-9821C2-E02 (NEC) (1994.1.1発売)
 |
(1)1MBフロッピィディスクドライブ
インターフェースボード
(基板表示：G8QAV A2･) または
(基板表示：G8QAV B4･)
(2)3.5インチタイプ用接続ケーブル
(34ピンストレート,L=60mm)
(3)追加信号ケーブル(12ピンストレート,L=60mm)
(4)組み立て取扱いの手引
この画像はAP様より頂戴致しました。
有り難うございます。 |
| 7 |
PC-9821CX2-E02 (NEC）
 |
(1)1MBフロッピィディスクドライブ
インターフェースボード
(基板表示：G8UXR A1･)
(2)3.5インチタイプ用接続ケーブル
(34ピンストレート,L=60mm)
(3)追加信号ケーブル(12ピンストレート,L=60mm)
(4)組み立て取扱いの手引 |
| 8 |
LFA-14 (Logitec) |
(1)インターフェースボード(基板表示：LFA-14)
(2HD用) |
| 9 |
LFA-15 (Logitec)
 |
(1)インターフェースボード(基板表示：LFA-15)(2DD用、コネクタが36pin)
総額7600円様より現物を頂戴いたしました。
大変綺麗なボードでした。有り難うございます。 |
| 10 |
LFA-16 (Logitec) |
(1)インターフェースボード(基板表示：LFA-16)
(2ED用) |
| 11 |
LFA-17 (Logitec) |
(1)インターフェースボード(基板表示：LFA-17/18) |
| 12 |

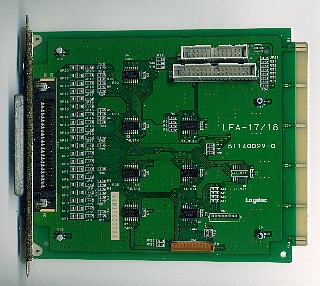

LFA-18 (Logitec)
 |
(1)インターフェースボード(LFA-18)(基板表示：LFA-17/18)、PC-9821A2-E02 (NEC)の互換品
(2)5インチモデル用接続ケーブル(34ピンストレート、L=約330mm、両端と、端から約55mm、約115mmの位置に34ピンメスコネクタ)
(3)3.5インチモデル用接続ケーブル(26ピンストレート、L=約210mm、両端に26ピンメスコネクタ、端から約60mmの位置に26ピンオスコネクタ)
(5)追加信号ケーブル(L=約190mm、12ピンストレート、両端に12ピンメスコネクタ)
(6)FDインターフェース・ユーザーズマニュアル(本書)
(7)保証書／ユーザー登録カード |
| 13 |

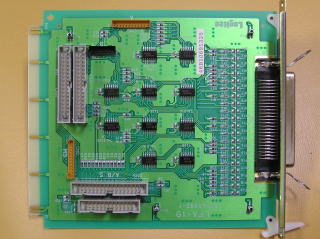

LFA-19 (Logitec)
 |
(1)インターフェースボード
(基板表示：LFA-19)
(2)3.5インチ用接続ケーブル
(26ピンストレート,L=220mm,端から約60mm位置に雌コネクタ)
(3)5インチ用接続ケーブル
(34ピンストレート,L=275mm,端から約60mm位置に雌コネクタ)
(4)98MULTi用接続ケーブル
(34ピンストレート,L=60mm)
(5)Aタイプ用追加信号ケーブル
(12ピンストレート,L=185mm)
(6)Bタイプ用追加信号ケーブル
(8ピンストレート,L=195mm)
(7)98MULTi用追加信号ケーブル
(12ピンストレート,L=65mm)
(8)貼付シール
(ケーブルを固定するためのテープ)
(9)FDインターフェース・ユーザーズマニュアル
(10)保証書／ユーザー登録カード |
14
A |

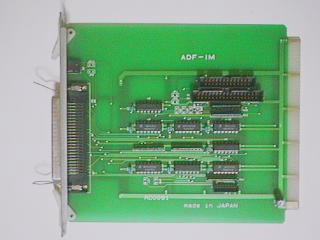

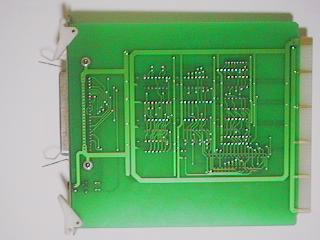

ADF-1M (αDATA)
 |
(1)1MBフロッピィディスクドライブインターフェースボード
???
(基板表示：ADF-1M RD0091)
この画像はKAZZEZ様より頂戴致しました。
有り難うございます。
延長ケーブルADF-1MT-04でXa7以降のMATE_XやValuestarに接続する。 |
14
B |

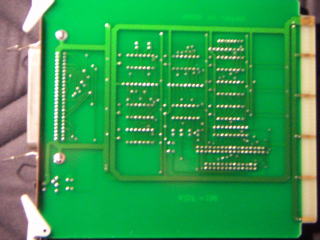

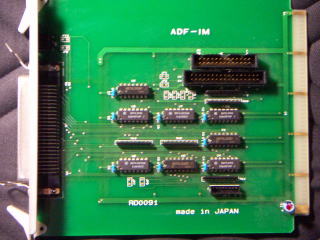

ADF-1M (αDATA)
 |
(1)1MBフロッピィディスクドライブインターフェースボード
???
(基板表示：ADF-1M RD0091)
この画像はめーめー様より頂戴致しました。
有り難うございます。 |
| 15 |

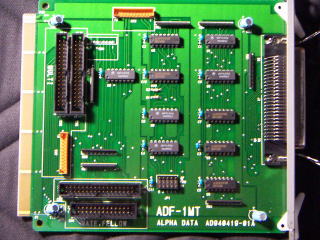

ADF-1MT (αDATA)
 |
(1)1MBフロッピィディスクドライブインターフェースボード
???
(基板表示：ADF-1MT ADF940419-01A)
この画像はめーめー様より頂戴致しました。
有り難うございます。 |
| 16 |
ADF-1MT-L
(αDATA) |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 17 |
AD-FS2
(αDATA) |
(1)インターフェースボード
(2) 5インチタイプ用接続ケーブル
(34ピンストレート,L=??mm)
(3)3.5インチタイプ用接続ケーブル
(26ピンストレート,L=??mm)
(4)追加信号ケーブル(8ピンストレート,L=??mm)
(PC-9801-26K相当のFM/PSG音源と
外部FDD接続機能を持つ複合ボード)
(基板表示：AD9311015-01A) |
| 18 |
AIF-1MFⅢ (aiNex)
|
(1)インターフェースボード
(基板表示：aiNex)
(2)3.5インチ用接続ケーブル
(26ピンストレート,L=220mm,端から約60mm位置に雌コネクタ)
(3)5インチ用接続ケーブル
(34ピンストレート,L=275mm,端から約60mm位置に雌コネクタ)
(4)98MULTi用接続ケーブル
(34ピンストレート,L=60mm)
(5)Aタイプ用追加信号ケーブル
(12ピンストレート,L=185mm)
(6)Bタイプ用追加信号ケーブル
(8ピンストレート,L=195mm)
(7)98MULTi用追加信号ケーブル
(12ピンストレート,L=65mm)
(8)取扱説明書
(10)保証書 |
| 18 |
AZI-324(INTERFACE) |
(1)インターフェースボード
PC-9801-15同等品 |
| 19 |
AZI-325(INTERFACE) |
(1)インターフェースボード
|
| 20 |
BPN-FCB-003(ROM-WIN) |
(1)インターフェースボード
(PC-9801準拠，3MODE_FDD，VFO回路搭載)
|
| 21 |
BPN-HDF-1400(ROM-WIN) |
(1)インターフェースボード
(PC-9801準拠，3MODE_FDD，VFO回路搭載，
ボード上に1.4GB_HDD搭載)
|
| 22 |

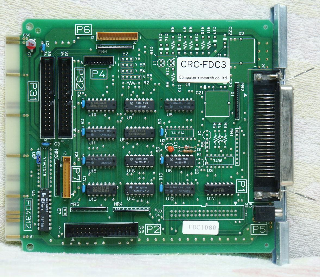

CRC-FDC3(CRC)
 |
(1)インターフェースボード
(基板表示：CRC-FDC3、FD4312)
(2)5インチモデル用接続ケーブルP31、P32用
(34ピン雌コネクタ、約70mmストレートケーブル、34ピン雄コネクタ、バラ線ケーブル約100mmで34ピン雄コネクタ付きおよび12ピンケーブル約280mmで12ピン雄コネクタ付)
(3)3.5インチタイプ用接続ケーブル P2用
(30ピンストレート・L=280mm・両端は雄コネクタ、中央に雌コネクタ)
(4)Aタイプ用追加信号ケーブル P6用
(12ピンストレート,L=185mm)
(5)Bタイプ用追加信号ケーブル P4用
(8ピンストレート,L=195mm)
(6)98MULTi用追加信号ケーブル P7用
(12ピンストレート,L=65mm)
(7)取扱説明書
(8)登録はがき
(9)ユーティリティソフトウェア入フロッピーディスク
3.5インチ2HD及び5インチ2HD格1枚
(CRC-FD3.5SS、CRC-FD3.5WSを外付けに使用するとソフトウェアにより1.2MB/640KBの自動切換が可能。)
この画像はWIDENET様より頂戴致しました。
有り難うございます。 |
| 23 |
EX-98-F04
(OWLTEC) |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 24 |
EX-98-F05
(OWLTEC)
[THK System Corp製] |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 25 |
EX-98-F05A(OWLTEC)
[THK System Corp製] |
(1)1MBフロッピィディスクドライブインターフェースボード
(基板表示：EX98 SERIES THK System Corp T-0039-05)
(2)3.5インチタイプ用接続ケーブル
(30ピンストレート・L=285mm・端から約120mm位置に雌コネクタ)
(3)3.5インチ(Xa等)、5インチタイプ用接続ケーブル
(34ピンストレート・L=300mm・端から約90mm位置に雌コネクタ)
(4)98MULTi用接続ケーブル
(34ピンストレート・L=60mm)
(5)追加信号ケーブル
(12ピンストレート・L=178mm)
(6)追加信号ケーブル
(8ピンストレート・L=240mm)
(7)ユーザーズマニュアル |
| 26 |
FDB-1MF
(ELECOM) |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 27 |
FDB-1MFA
(ELECOM) |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 28 |
FDD-1M (IDOL_JAPAN)
[THK System Corp製] |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 29 |

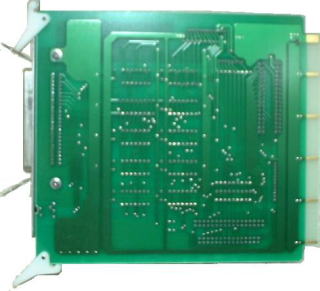

FDD-1MX (IDOL_JAPAN)
[THK System Corp製] |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 30 |
FDD-1MZ (IDOL_JAPAN)
[THK System Corp製] |
(1)1MBフロッピィディスクドライブインターフェースボード
???
プリント板上に「THK System T-0039-05 FDD-1MZ RD-0106」の表示有り |
30
A |

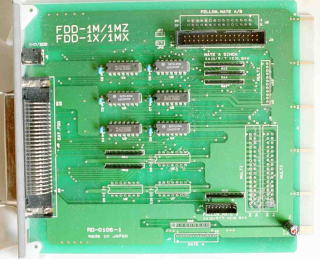

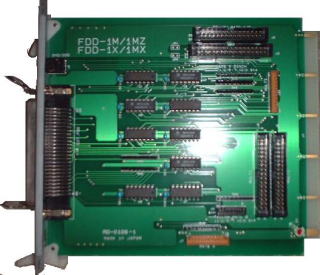

FDD-1M/FDD-1MZ/ FDD-1X/FDD-1MX (IDOL_JAPAN)
[THK System Corp製]
 |
(1)1MBフロッピィディスクドライブインターフェースボード
???
(基板表示：FDD-1M/1MZ FDD-1X/1MX RD-0106-1)
この画像はNr166er様より頂戴いたしました。
有り難うございます。
このボードは、FDD-1M、FDD-1MZ、FDD-1X、FDD-1MXとして使用される共通品です。形式に応じて実装部品が異なります。 |
| 31 |
FDD-1X (IDOL_JAPAN) |
(1)1MBフロッピィディスクドライブインターフェースボード
??? |
| 32 |

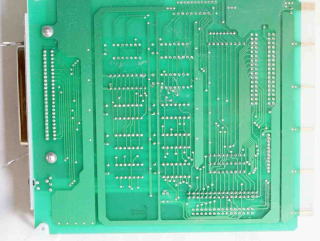

FDD-1X (R&D)
 |
(1)インターフェースボード
(2)3.5インチ(Xa等)、5インチタイプ用接続ケーブル
(34ピンストレート・L=303mm・両端に雄コネクタ、端から約85mm位置に雌コネクタ)
(3)追加信号ケーブル
(8ピンストレート・L=300mm)
(4)取扱説明書
プリント板表記：RD-0106-1
FDD-1X対応機：箱のシール文章
PC9801BX4.
PC9821Xa7.Xa9.Xa10.Xa12.Xa13.Xa16.
(PC-9821Xa10/C12.Xa12/C12.Xa12/K12.
Xa13/K16.Xa16/R16にはPCカードスロットが標準装備されているため使用できません）
PC9821Xe10.Xb10. Xc13.Xt13.Xt16.Xv13.Xv20
PC9821V7.V10.V12.V13.V16.V20.V166.V200
(PC9821V10/C4R.V7/C4Kには使用できません)
※純正オプションのPCカードスロットとは排他使用です。
対応機種の上の文章
FDD-1XはPC9801BX4,PC-9821Xa10,Xa9,Xa7,Xe10にフロッピードライブを増設するためのインターフェスボードです。FDD-1Xを実装することによって,PC本体内蔵FDDへ影響を与える事はありません。ファイルベイまたはファイルスロットにFDDを実装している場合はそれらとの併用はできません。
この欄の赤文字データはAP様から頂戴しました。
|
| 33 |
GS-9815
(Sofmap) |
(1)インターフェースボード
??? |
| 34 |
IF-98B
(ACCURATE Technology) |
(1)インターフェースボード
??? |
| 35 |
IF-A2E02S
(TEAC) |
(1)インターフェースボード
(2) 5インチタイプ用接続ケーブル(34ピンストレート,L=??mm)
(3)3.5インチタイプ用接続ケーブル(26ピンストレート,L=??mm)
(4)追加信号ケーブル(8ピンストレート,L=195mm)
??? |
| 36 |
LIF-1MF (LAND COMPUTER) |
(1)インターフェースボード
???(PC-9801-87の上位互換)
2006.11現在現行商品 |
| 37 |

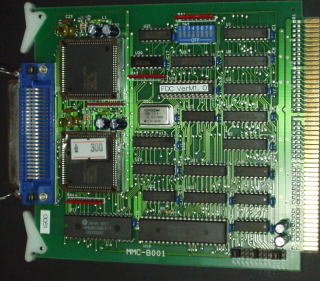

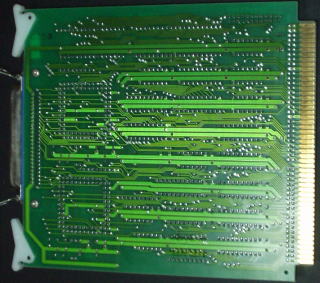

MMC-B001 (???)
 |
(1)インターフェースボード
???
メーカー不明の希少品です。
この画像はtsh様より頂戴致しました。
FDCとしてμPD72069Ｌが2個搭載されており、大変珍しい構成です。 |
| 38 |
NFD-1M (東京ニーズ) [SAFRONIC]
 |
(1)インターフェースボード
(2)3.5インチタイプ用接続ケーブル(34ピンストレート,L=??mm)
(3)追加信号ケーブル(8ピンストレート,L=??mm)
№41と同じ物です。
対応ドライブと組み合わせて2HD/2DD自動切換が可能です。接続は、基板左上に写っているオーディオ用モノラルミニジャックと対応ドライブとの間をミニプラグ付ケーブルでつなぎます。 |
| 39 |
PC-IDE/FD(98)A (Contec) |
(1)インターフェースボード
HDD用IF有り |
| 40 |
PIO-9100
(IO-DATA) |
(1)2HDフロッピィディスクドライブインターフェースボード
???
PC-9801-15と互換で高速 |
| 41 |
11-0671-A(???)
[SAFRONIC] |
(1)1MBフロッピィディスクドライブインターフェースボード
(2)3.5インチタイプ用接続ケーブル(34ピンストレート,L=??mm)
(3)追加信号ケーブル(8ピンストレート,L=??mm)
DSP-02SAというシルク印刷があります。 |
| 42 |

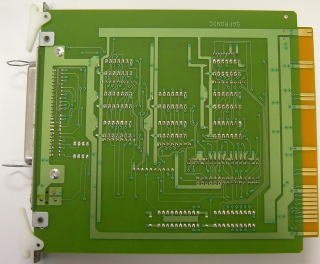

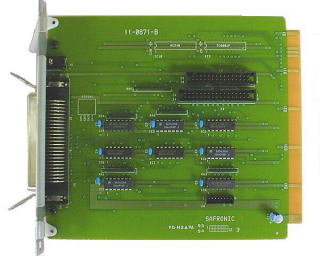

11-0671-B(ツクモ)[SAFRONIC]
 |
(1)1MBフロッピィディスクドライブインターフェースボード
(2)3.5インチタイプ用接続ケーブル(34ピンストレート,L=??mm)
(3)追加信号ケーブル(8ピンストレート,L=??mm)
ツクモを通じて販売されていました。
№37と同じ物です。
この画像は総額7600円様より頂戴致しました。
有り難うございます。 |
| 43 |
98CD/FD-ROM
AZI-325
（Interface） |
(1)1MBフロッピィディスクドライブインターフェースボード
???
対応機種：8086～386マシン（NEC，エプソン：資料ではRX/RAまでの名前が出ています）
特 徴：SCSI I/FとFDDインタフェースを1つにしたボード．前者はANSI規格SCSIに対応しており各メーカーのCD-ROMドライブが使用可能．ボード搭載
ファームウェアは東芝製CD-ROM（XM-2100/XM-3100シリーズ）に対応．後者は5インチまたは3.5インチ2HDのVFOデータセパレー
タ内蔵タイプのFDD（FD1137D/FD1157D）に適合．
定価：\62000
出典：PC-9801周辺機器百科'89夏 学習研究社
総額7600円様ご提供 |
| 44 |
98HD/FD
AZI-324
（Interface） |
(1)1MBフロッピィディスクドライブインターフェースボード
???
対応機種：8086～386マシン（NEC，エプソン：資料ではRX/RAまでの名前が出ています）
特徴：ハードディスクインタフェースとフロッピーディスクインタフェースを1枚にまとめた製品．前者はSCSI対応でドライブを最大7台まで接続可能．後者はVFOを内蔵しているため，5インチ2HD/2DD両用ドライブを接続すれば自動切り替えで使用可能．
定価：\49800
出典：PC-9801周辺機器百科'89夏 学習研究社
総額7600円様ご提供 |
