FD1138T/FD1148Tなど26pinFDDの標準接続回路図です。例ではPC-9801BX2/U2としていますが、同時期に販売されていたPC-9821Be/Bp/BsやPC-9821Ae/Ap/Asも同等の回路となっているようです。この時期の機種は、５インチFDDまたは3.5インチFDDのいずれかを搭載していたため、マザーボードは共用とし、５インチ用および３．５インチ用それぞれのインターフェースコネクタが用意されています。
インターフェースコネクタのうち、30pinコネクタは、26pinFDD接続用です。26pinFDD接続ケーブルは、中央が30pin、左右両端が26pinとなっており、特殊な接続となっています。両端のコネクタを接続するときは、1台目用と2台目用を間違えないようにします。
34pinコネクタはもともと5インチ用であるため、ここに34pinの3modeFDDをつないでも1.44MBとしての動作はしません。また、マザーボード側で接地されている端子もあるため、破損防止という観点からも接続しない方がよいと思います。 |
 |

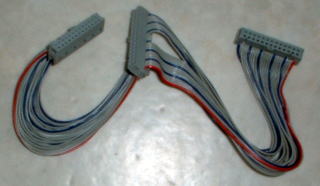

26pinFDD接続ケーブル
中央は30pin、左右両端は26pinです。 |
接続回路図は下記です。
bx2fdd.pdf
