１ はじめに
「はｄｓｎ」さんより、ご投稿頂きました。内容は、FD1138TをPC-9821Xa7に取り付けるというものです。穴あきプリント基板を２段重ねにし、コンパクトに製作されています。最近では、PC-9821/PC-9801用のFDDが入手困難になってきたため、このような手法も有用かと思います。
あらためまして、「はｄｓｎ」さんに御礼申し上げます。有り難うございました。
下記は、ご投稿頂いた内容を元に作成しております。
著作権は、「はｄｓｎ」さんにあり、掲載の期間については、「はｄｓｎ」さんのご意志に基づいて取り扱います。 |
２ FD1138TをXa7に載せてみました
 |

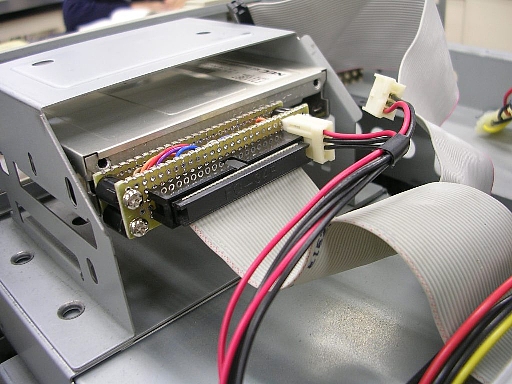

FDDにアダプタ、ケーブルを付けて仮設置したところ。
使った部品は秋月Cタイプ基板、34ピンMILコネクタオスストレート、26ピンMILコネクタメス基板タイプ、4ピンEIコネクタ、スペーサ。 |
 |

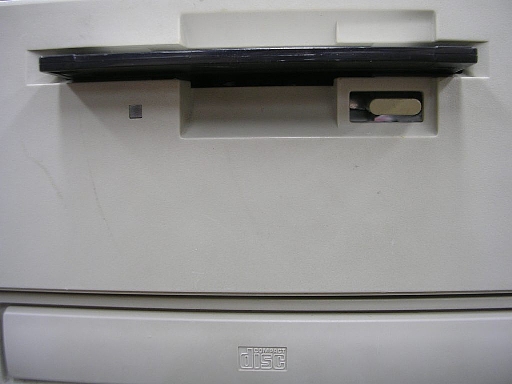

ねじ穴の上いっぱいっぱいにつけてFD1231T用フロントパネルを付けたところ。
意外とFD挿入口とドライブの位置が合うものである。
|
 |

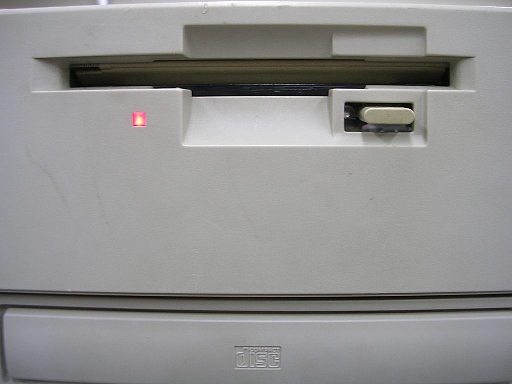

意外や意外。LEDの位置まで合ってしまった。 |
|
３ おわりに
プリント基板部の配線は、ここをご参照下さい。 |
