１ はじめに
在庫処分の充電式ドライバードリルを超安価で購入し使用していたのですが、一時的に取扱説明書を紛失し、ダイヤル設定とトルクの関係が判らなくなり、大変困りました。後になって取扱説明書が出てきました。そこで、下記に概略仕様等を示します。赤文字は私が付け加えたものです。
なお、この充電式ドライバードリルは大手ホームセンターでRELIEFブランドとして販売されていました。RDD-72とRDD-72Kがあるようです。
2 仕様
まず、概略仕様を示します。
| № |
項 目 |
仕 様 等 |
| 0 |
メーカー |
株式会社イチネンMTM |
| 1 |
品 名 |
充電式ドライバードリル |
| 2 |
型 名 |
RDD-72/RDD-72K |
| 3 |
モーター電圧 |
DC7.2V |
| 4 |
回 転 数 |
0～500回転/分(無段変速) 正転/逆転可能 |
| 5 |
チャック能力 |
φ10mmまで |
| 6 |
最大トルク |
10Ｎ・ｍ(102kgf-cm) 16段階トルク切替クラッチ付 |
| 7 |
重 量 |
約1.2kg(専用バッテリーパックBA-72含む) |
| 8 |
充電時間 |
1時間 専用充電器使用 |
| 9 |
付 属 品 |
専用充電器(CH-72)、ドライバービット(+/－兼用)×1本 |
3 外観
 |
化粧箱です。 |
 |

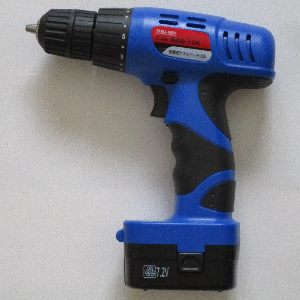

本体RDD-72KとバッテリーパックBA-72 |
 |

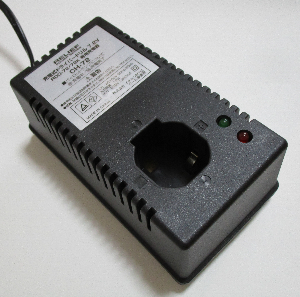

専用充電器CH-72 |
 |

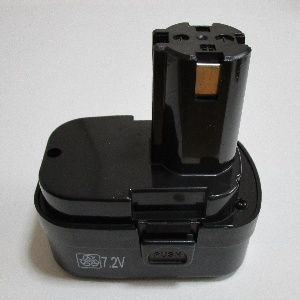

バッテリーパックBA-72 |
 |
+/－兼用ビット
サイズは2号です。 |
 |
トルク設定ダイヤル部
偶数のポジションをとることもできます。
最上部はドリル使用時のポジションで最大トルクが得られます。 |
 |

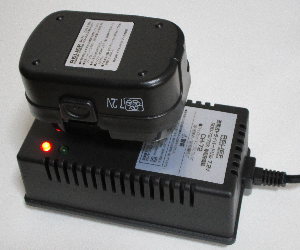

充電中は赤ランプが点灯し、完了すると隣の緑ランプに切り替わります。 |
 |

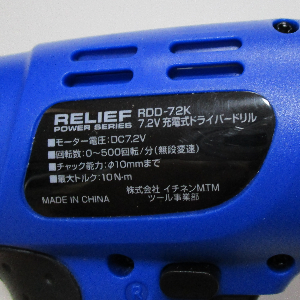

ドリル本体の銘板
下の黒い小判型のプラスチックボタンは正転/逆転選択ボタンです。
|
 |

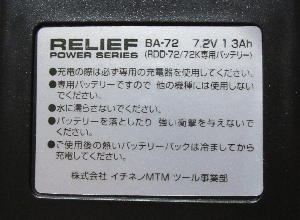

専用バッテリーの銘板 |
 |

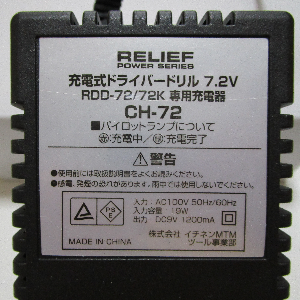

専用充電器の銘板 |
4 フル充電時の能力
(1) ネジ締めの場合
| 種 別 |
ネジ寸法 |
材 料 |
締付本数 |
| 木ネジ |
3×20mm |
ラワン |
約300本 |
| テクスネジ |
3×15mm |
鉄板(厚さ1mm) |
約120本 |
(2) 穴あけの場合
| 種 別 |
ドリル径 |
材 料 |
穴あけ個数 |
| 木工用 |
9mm |
ラワン |
約160個 |
| 鉄工用 |
4mm |
鉄板(厚さ1mm) |
約100個 |
(3) 各クラッチのトルクの目安
| 目盛位置 |
トルクの目安 |
| Ｎ・ｍ |
kgf・cm |
| 1 |
0.2 |
2.0 |
| 3 |
0.4 |
4.1 |
| 5 |
0.7 |
7.1 |
| 7 |
2.0 |
20.4 |
| 9 |
2.3 |
23.5 |
| 11 |
2.7 |
27.6 |
| 13 |
3.2 |
32.7 |
| 15 |
4.0 |
40.8 |
| ドリル |
10.0 |
102.0 |
実際のダイヤル設定では、2、4、6、8、10、12、14も可能です。
5 おわりに
取扱説明書はきちんと管理すべきです。一時紛失して重要性を再認識しました。トルク設定が判らないとこの製品は利用価値が半減します。
