| 概要 |

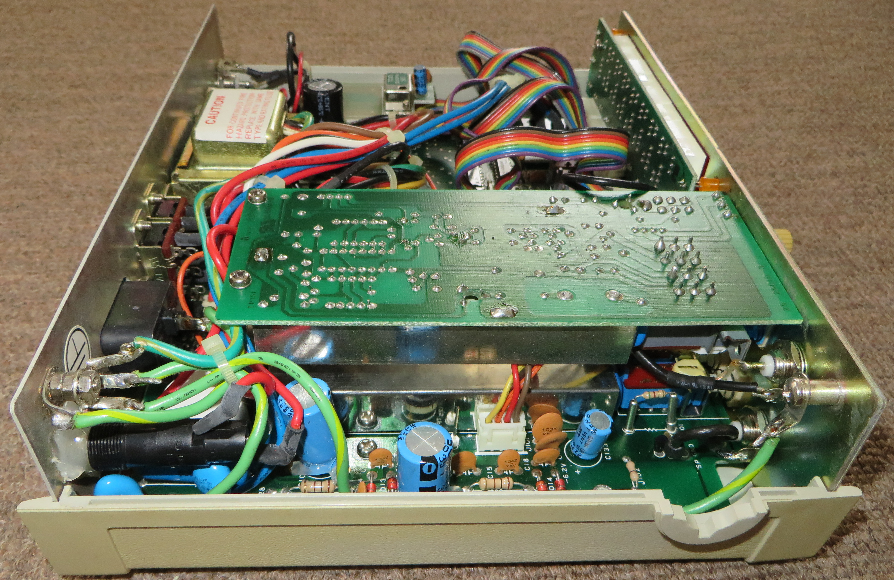

FC-757は、周波数・周期・周期平均・時間間隔・周波数比・加算の各測定機能を持つ175MHzユニバーサル・カウンタです。LEDディスプレイは8桁表示を採用、表示分解能はMHzレンジの時は1Hz単位、kHzレンジの時は0.1Hz単位となっています。
周期測定では、5Hz～2MHzの範囲で1サイクルに必要な周期(μsecまたはmsec単位)を測定します。低い周波数においては、周波数測定よりも周期測定の方が精度が向上します。
周波数比の測定は、2つの信号の周波数(例えば、デジタル回路におけるクロックパルスとの対比のようなもの)を比較し、その比を求めるのに使用します。
時間間隔の測定は、入力波形の2点間の経過時間(μsecまたはmsec単位)を測定するもので、デューティ比などの測定に使用できます。
加算測定では、事象回数のカウントができます。このカウント動作にはゲートの設定が可能であり、手動とより高精度の電子制御も可能です。

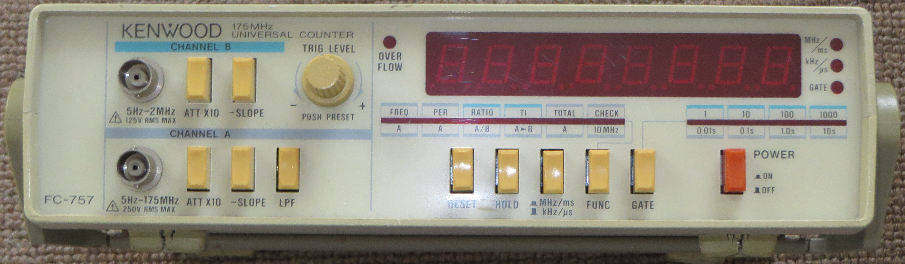

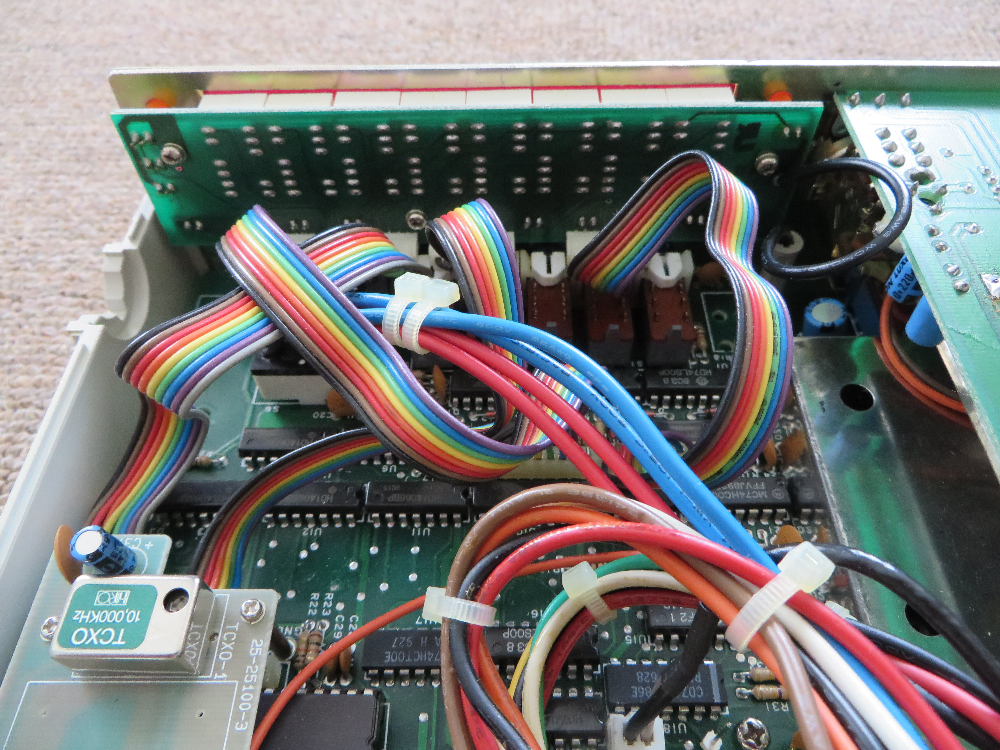

表示部には赤色LEDを採用、自動小数点位置設定、先行ゼロブランキング、さらに測定単位、オーバーレンジ、ゲートなどもLED表示されます。

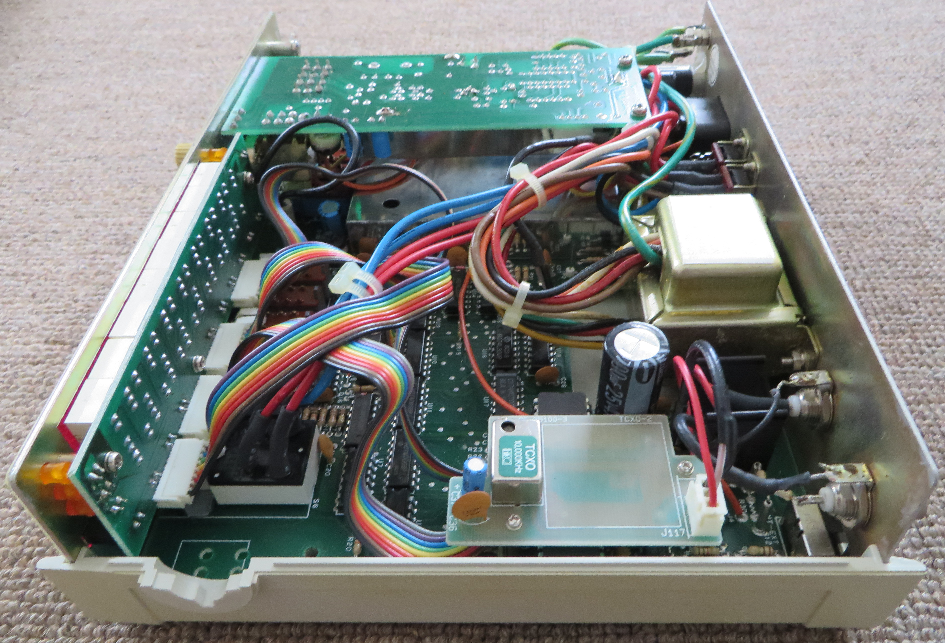

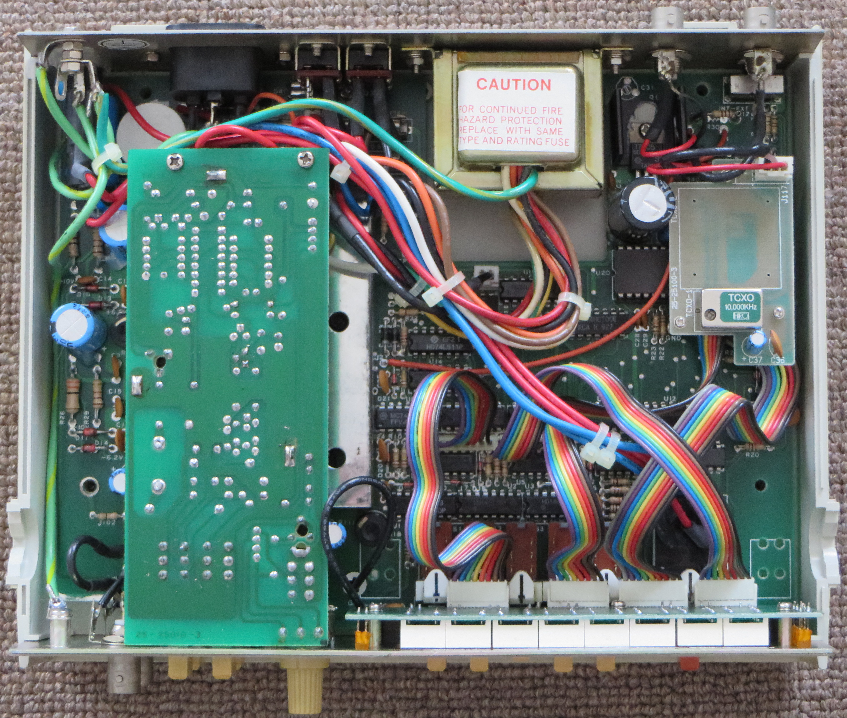

内蔵水晶発振器は10MHzの高安定なものを使用し、温度や電源電圧の変動に対して極めて高い安定度を実現しています。 |
| 特徴 |
(1) 豊富な測定項目
周波数や周期だけでなく2つの信号の時間間隔や周波数比または加算計数の各測定機能を備えています。
(2) ローパス・フィルタ装備
10kHzで－3dBのローパスフィルタを装備して、余分な高周波ノイズを低減し、ミスカウントを最小限に制御します。(CH
Aのみ)
(3) アッテネータ装備
20dBのアッテネータを装備していますので、過大振幅に対してミスカウントを軽減します。
(4) データ・ホールド可能
測定を一時停止し測定値を固定表示する機能です。
(5) 加算計数測定機能
前面パネルからのマニュアル操作だけでなく、外部からスタート/ストップが可能です。
(6) 4段階のゲート時間と自動小数点位置決定
ゲート時間と測定値の小数点が連動し、必要な分解能の測定ができます。
(7) 先行ゼロブランキング表示
有効数値表示より上位桁の0を表示しません。
(8) オーバーレンジ表示
表示桁を越えたときに点灯し、ミスカウントを防止します。
(9) チルトスタンド兼キャリングハンドル
キャリングハンドルがそのままチルトスタンドになり、見やすい角度に設定できます。
(10) 外部基準周波数入力端子装備
さらに高精度な測定が必要な場合、より高精度な外部からの基準周波数を使用して基準時間精度を向上することができます。 |
| 定格 |
FC-757の定格 |
| 周波数測定（ch A） |
| 測定範囲/単位 |
kHzモード: 5Hz～10MHz/kHz |
MHzモード: 5Hz～175MHz/kHz |
| 確度 |
±基準時間確度±1カウント |
| ゲート時間 |
kHzモード:0.01sec、0.1sec、1sec、10sec |
MHzモード:0.02sec、0.2sec、2sec、20sec |
| 周期測定（A） |
| 測定範囲 |
0.5 μs～200ms（5Hz～2MHz） |
| 確度 |
±1カウント±基準時間確度±トリガエラー |
| 分解能 |
100psec～100nsec |
| 単位 |
msec、μsec |
| 最小パルス幅 |
250nsec |
| 倍率 |
×1、×10、×100、×1000 |
| 周波数比測定（ch A/ch B） |
| 測定範囲 |
ch A : 5Hz～10MHz
ch B : 5Hz～2MHz |
| 分母倍数 |
N : ×1、×10、×100、×1000 |
| 確度 |
±（Freq B/（Freq A ×N））±トリガエラー |
| 時間間隔測定（ch A to ch B） |
| 測定範囲 |
0.5 μs～200ms（5Hz～2MHz） |
| 分解能 |
100psec～100nsec |
| 確度 |
± 1カウント ± 基準時間精度 ± トリガエラー ± N |
| 最小パルス幅 |
250nsec |
|
単位
|
msec、μsec |
| 倍率 |
×1、×10、×100、×1000 |
| 単発現象 |
リセットにより待機状態 |
| 加算計数測定（A） |
| 計数容量 |
0～99,999,999 |
| 測定範囲 |
5Hz～10MHz |
| 制御 |
フロントパネルからリセット/ホールドが 可能。リアパネルのスタート/ストップがLOWの時を除き常時ON |
| 入力特性（ch A） |
| 周波数帯域幅 |
5Hz～175MHz AC結合 |
| 感度（正弦波） |
kHz Freq. |
20mVrms:（5Hz～10MHz） |
| MHz Freq. |
50mVrms:（5MHz～125MHz）
100mVrms :（125MHz～150MHz）
150mVrms:（150MHz～175MHz） |
| 入力インピーダンス |
1.2M Ω、40pF以下(FC-757)
1MΩ、40pF以下(FC-757A) |
| 最大入力電圧 |
250Vrms（5Hz～60Hz） |
| アッテネータ |
×1（1/1）、×10（1/10） |
| ローパスフィルタ |
10kHz、－3dB |
| スロープ/トリガレベル |
プリセットまたは可変 約 ±1V |
| 入力特性（ch B） |
| 周波数帯域幅 |
5Hz～2MHz AC結合
|
| 感度（正弦波） |
30mVrms |
| 入力インピーダンス |
1.2MΩ、40pF以下(FC-757)
1MΩ、40pF以下(FC-757A) |
| 許容最大入力電圧 |
125Vrms（5Hz～60Hz）(FC-757)
42V(DC+AC peak) (FC-757A)
|
| アッテネータ |
×1（1/1）、×10（1/10） |
| スロープ |
＋、－切換 |
| 基準発振器 |
| 発振周波数（ch A、B） |
10.0MHz 1 ×10－6 /23 ±5 ℃ |
| 安定度（ch A、B） |
3 ×10－6 /0～40 ℃（23 ℃を基準として）、5 ×10－7 /月 (FC-757)
1 ×10－6 /0～40 ℃（23 ℃を基準として）、1 ×10－6 /年 (FC-757A) |
|

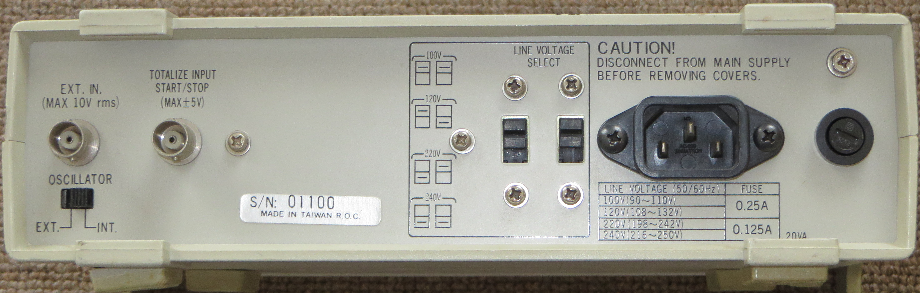

| 基準周波数入力 |
| 周波数 |
10MHz |
| 入力感度/カップリング |
1.77Vrms以下/AC結合 |
| 許容最大入力電圧 |
10Vrms |
| 入力インピーダンス |
540Ω |
|
| 表示 |
| ディスプレイ |
8桁、赤色LED（7セグメント）表示、kHz/μs、MHz/ms、GATE、OVER FLOW |
| 機能表示 |
FREQ、PER、RATIO、TI（A to B）、TOTAL、CHECK |
|
| 計数時間 |
ch A:0.01s、0.1s、1.0s、10s
ch B:1、10、100、1000 |
| セルフチェック |
|
表示
|
内部（10MHz）タイムベース信号をカウント |
| 計数時間/分解能 |
0.01s、0.1s、1.0s、10s/0.1Hz～100Hz |
| 環境条件 |
| 保存温度・湿度範囲 |
-20 ℃～60 ℃ 70％以下 |
|
| 動作温度・湿度範囲 |
0 ℃～40 ℃ 80％以下 |
| 仕様保証温度・湿度範囲 |
23 ℃±5 ℃ 70％以下 |
|
| 電源/消費電力 |
AC100/120/220/230V ±10％ 50/60Hz／約20VA |
|
| 外形寸法（最大寸法） |
240 ×64 ×190（260 ×70 ×210）mm |
| 質量 |
1.8kg |
|
| 付属品 |
取扱説明書1部、電源コード1本、交換用ヒューズ1本 |
| 適合規格 |
| EMI |
EN55011（1991）Class B |
|
| EMS |
EC801-2（1991）8kVAD、IEC801-3（1984）3V/m、IEC801-4（1988）1kV、5/50μsec、5kHz |
