画 像 |
コメント |
1
+
2
+
3 |
 |
左から、№1,№2,№3です。
| № |
品 名 |
NEC部品コード |
W |
H |
D |
| 1 |
FDプレート |
不明 |
108 |
27 |
126 |
| 2 |
FDプレート |
D02-94-4570 |
108 |
27 |
129 |
| 3 |
FDプレート(HDD) |
Y01-95-3612 |
108 |
27 |
139 |
画像は№1､№2､№3の比較です。本体シャーシーに固定する位置を揃えて撮影しました。
左の№1は、№2,№3の金具よりもドライブが約8mm前に出て固定されます。 |
| １ |
 |
- NEC部品コード：不明
- 部品名：FDプレート
- 型名：不明
- 解説：PC-9821V200M7C2、PC-9821V233M7J2など青札ミニタワー機で内蔵FDDを取り付けているプレート。上の画像の向きで使用し、右がフロントパネル側、左がリアパネル側です。ドライブ取付位置が前に来るため、HDD取付用には使用できません。
|
| ２ |
 |
- NEC部品コード：D02-94-4570
- 部品名：FDプレート
- 型名：PC-9821XV13/W
- 解説：PC-9821Xv13/WやPC-9821V200M7Cなどミニタワー機で内蔵FDD及び1台目HDDを取り付けているプレートであり、2台目HDDをシャドウベイに取り付ける時にも使用可能です。この金具をどのようにして入手するかがネット上で話題になったことがあります。私は見つけたらすぐに購入しています。上の画像の向きで使用し、右がフロントパネル側、左がリアパネル側です。№3に比べ、短いのが特徴です。DIMM取り付け時に干渉しにくいため、№3よりも有用です。
|
| 3 |
 |
- NEC部品コード：Y01-95-3612
- 部品名：FDプレート(HDD)
- 型名：PC-9821XC200/M
- 解説：PC-9821Xc200/MやPC-9821V200M7C2などミニタワー機で内蔵FDD及び1台目HDDを取り付けているプレートであり、2台目HDDをシャドウベイに取り付ける時にも使用可能です。左がフロントパネル側、右上がリアパネル側です。№2に比べ、長いのが特徴です。DIMM取り付け時に干渉し易いため、№2の方が有用です。
|
| 4 |
 |
- NEC部品コード：D01-94-C112
- 部品名：HDフレーム
- 型名：PC-9821XV13
- 解説：PC-9821Xv13/R16の1台目HDD取付金具。2台目HDDも同じ金具でC-BUSケージの上に取付可能ですが、HDDが天地逆の取付となります。この金具の２つの爪を溝に入れ、スライドさせた後、爪とは反対側の穴をビス止めします。PC-9821Xc13/M7、PC-9821V13/M7、PC-9821V16/M7、PC-9821V20/M7にも使用可能です。
|
| ５ |
 |
- NEC部品コード：D02-94-4574
- 部品名：FDフレーム
- 型名：PC-9821XV13/W
- 解説：PC-9821Xv13/WやPC-9821Xv20/Wの3.5インチベイ部分の立体的な金具。№１の金具がここに２枚収納されます。単体入手はまず不可能でしょう。
|
| 6A |
 |
- 品名：２台目内蔵HDDであるPC-HD1600HR用の金具
- 型名：不明
- 解説：この金具は、PC-9821Ra20に２台目のHDDを搭載するためのものです。PC-9821Ra18、Ra20、RaII23、Ra266などにも使用可能です。Ra40、Ra43など下駄を使用しているタイプでは、CPU冷却フィンとこの金具が衝突するため、使用できません。したがって、PC-9821Ra266等に下駄を使用して別のCPUを取り付けた場合は、使用不能となることがあります。上の画像の向きで使用し、左がフロントパネル側、右がリアパネル側です。この上に、PCカードスロットアダプタを取り付けることができます。
- 同等品：EF-45401H(NEC)、HDI-DB-A(IO_DATA)、DBN-XA2(BUFFALO)
|
| 6B |
 |
- 品名：PC-9821Xa/W、Ra等デスクトップの２台目内蔵HDD用金具
- 型名：不明(メーカー名も不明)
- 解説：この金具は、PC-9821Xa13/W等に２台目のHDDを搭載するためのものです。PC-9821Ra18、Ra20、RaII23、Ra266などにも使用可能です。Ra40、Ra43など下駄を使用しているタイプでは、CPU冷却フィンとこの金具が衝突するため、使用できません。したがって、PC-9821Ra266等に下駄を使用して別のCPUを取り付けた場合も、使用不能となることがあります。上の画像の向きで使用し、左がフロントパネル側、右がリアパネル側です。この上に、PCカードスロットアダプタを取り付けることができます。
- 同等品：EF-45401H(NEC)、HDI-DB-A(IO_DATA)、DBN-XA2(BUFFALO)
|
| ７ |
 |
- NEC部品コード：L01-55-0362
- 部品名：2ND FDD ブラケット
- 型名：PC-9821Aオプション／2ND FDD PC-9821RA-FD1
- 解説：PC-9821Xa13/WやRaII23以降の同形式デスクトップ機に２台目FDDまたはPC_CARDスロットアダプタを取り付ける場合の取付金具。上の画像の向きで使用し、手前がフロントパネル側、奥がリアパネル側です。流通量が大変少ない金具です。２台目FDDであるPC-9821RA-FD1では、この金具と№8の金具をセットで使用します。２台目HDDと併用するときはこの金具と№6と組合せ、№8は使用しません。
|
| ８ |
 |
- NEC部品コード：L01-55-0363
- 部品名：2ND FDD ブラケット
- 型名：PC-9821Aオプション
- 解説：PC-9821Xa13/WやRaII23以降の同形式デスクトップ機に２台目HDDを取り付けないで(No.6の金具を使用しないで)、２台目FDDまたはPC_CARDスロットアダプタを取り付ける場合の高さ調整金具。上の画像の向きで使用し、手前がフロントパネル側、奥がリアパネル側です。流通量が大変少ない金具です。
|
９
A |
 |
- 品名：PC-9821Xa13/W用の１台目内蔵HDD取り付け用金具
- 解説：CD-ROMドライブの下に取り付けます。HDDの取付は金具に直接です。このため、高速回転数のHDDを使用するとビビリ振動が起きることがあります。上の画像の向きで使用し、右がフロントパネル側、左がリアパネル側です。
- 9Bと取付互換性があります。
|
９
Ｂ |
 |
- 品名：PC-9821Ra266/W30Rの１台目内蔵HDD取り付け用金具
- 解説：CD-ROMドライブの下に取り付けます。HDDの取付は専用金具とゴムブッシング(一番下の画像参照)を介してです。このため、高速回転数のHDDを使用してもビビリ振動が少なくなっています。上の画像の向きで使用し、左がフロントパネル側、右がリアパネル側です。
- 9Aと取付互換性があります。
|
10
A |
 |
- 品名：PC-9821Xa7/C4,Xa9/C8,Xa10/C12,Xa10/K12,Xa12/K16,V10,V12，V13,V16,Xb10などデスクトップ機の１台目内蔵HDD取り付け用金具
- 解説：本体の左側、CPU上部の空間に取り付けます。HDDの取付は金具に直接です。このため、高速回転数のHDDを使用するとビビリ振動が起きやすくなります。上の画像の向きで使用し、左がフロントパネル側、右がリアパネル側です。
- 10Bと取付互換性があります。
|
10
Ｂ |
予定無し |
- 品名：PC-9821V166/S7,V200/S7などデスクトップ機の１台目内蔵HDD取り付け用金具
- 解説：本体の左側、CPU上部の空間に取り付けます。HDDの取付はゴムブッシングを介してです。このため、高速回転数のHDDを使用してもビビリ振動が少なくなっています。流通量は多くはありません。
- 10Aと同等の形状であり、HDD取付部にゴムブッシングがあります。10Aと取付互換性があります。ゴムブッシングが欠落しているものを購入してはなりません。
|
| 11 |
 |

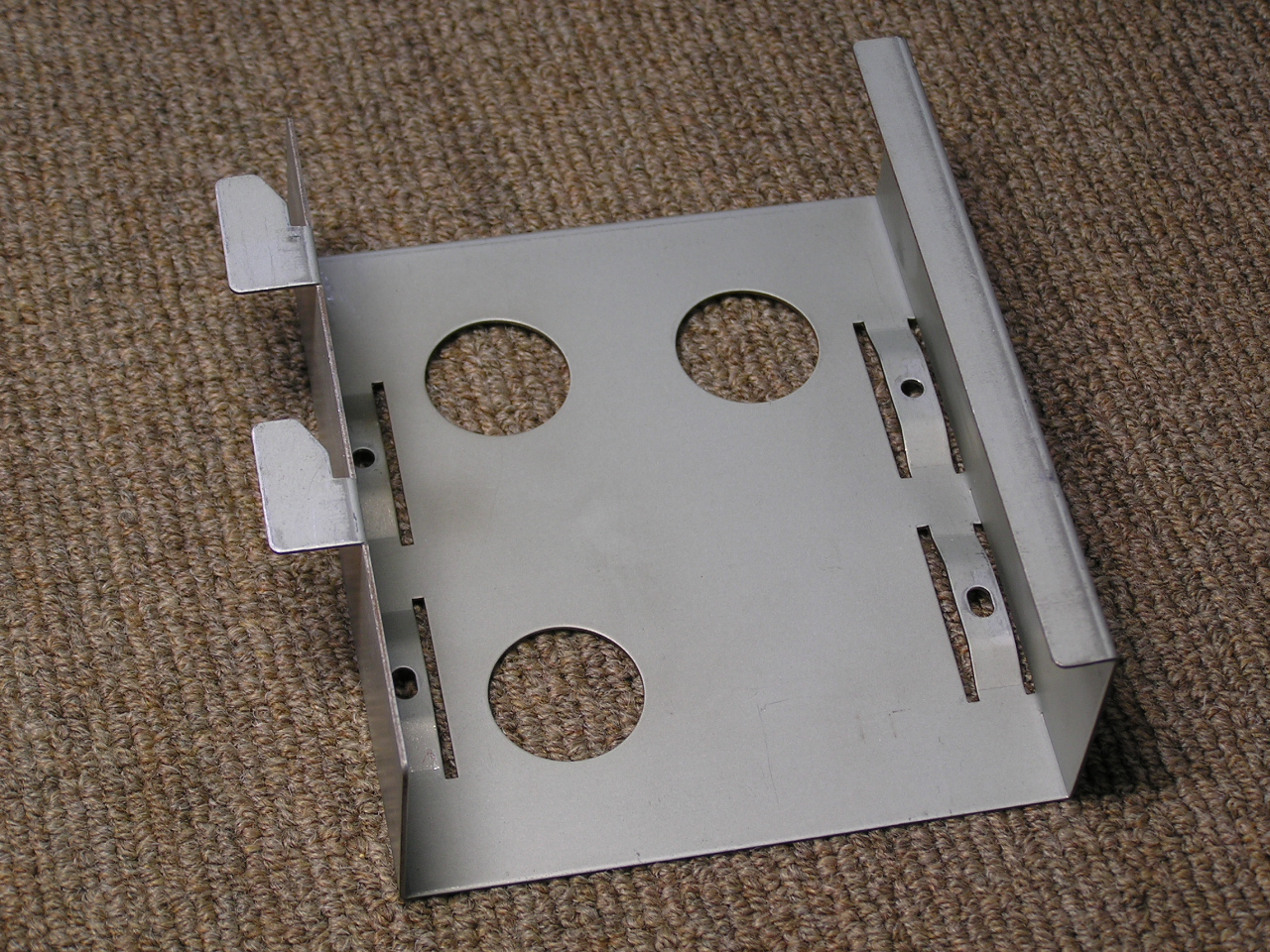

- 品名：PC-9821Xa7/C4,Xa9/C8,Xa10/C12,Xa10/K12,Xa12/K16,V10,V12,V13,V16,Xb10などデスクトップ機の２台目内蔵HDD取り付け用金具。PC-HD420H,PC-HD850H,PC-HD1200Hの金具

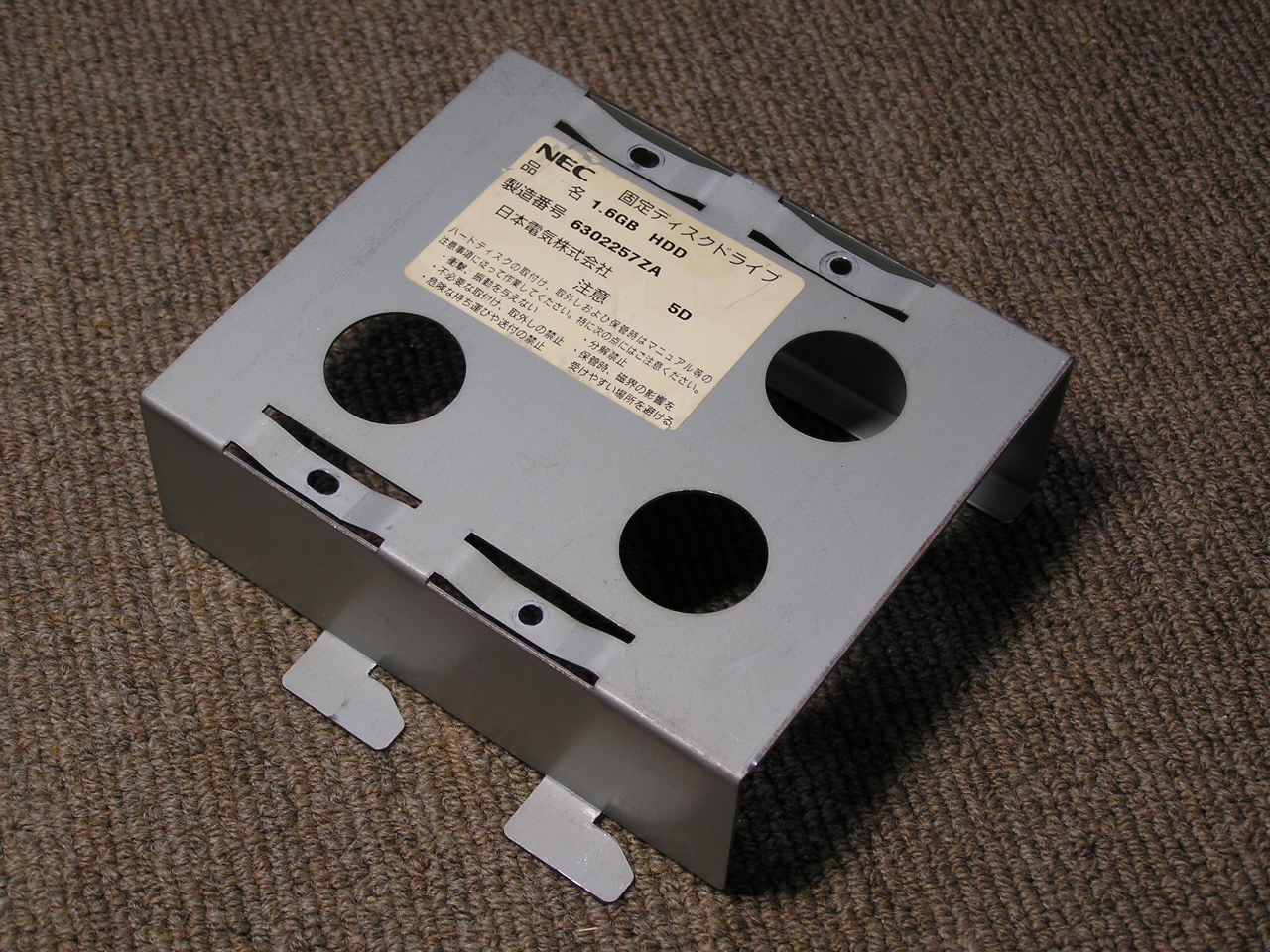

- 解説：10A,10Bの上部に取り付けます。上の画像の下がフロントパネル側、上がリアパネル側です。中の画像は金具の裏です。HDDの取付は、下の画像のように金具に直接です。このため、高速回転数のHDDを使用するとビビリ振動が起きやすくなります。
- 同等品：EF-45401A(NEC)、LHA-XAKT(Logitec)など多数
|
| 12 |
予定無し |
- 品名：EF-45401Gおよびファイルベイ用固定ディスクドライブのケース金具(PC-HD420D,PC-HD510D,PC-HD540D,PC-HD850D,PC-HD850DH,PC-HD1200D,PC-HD1600DH,PC-HD2000UD,PC-HD4000UD等）
- 解説：PC-9821シリーズの5インチファイルベイに3.5インチHDDを取り付けるための鉄製の箱。弁当箱状の箱で10mm程度の放熱穴が多数あいています。5インチファイルベイに取り付けます。HDDの取付は金具に直接です。このため、高速回転数のHDDを使用するとビビリ振動が起きやすくなります。
- 同等品：各社から発売されました。
|
13
A |
 |
- 品名：PC-FD321DH(前期モデル)の金具(1996年11月製)
- 解説：PC-FD321DHは、PC-9821シリーズの5インチファイルベイに取り付ける２台目増設用3.5インチFDDです。金属部分は3ピースとなっています。
- その他：サードパーティー製同等品はありません。市販のベゼル付FDDの取付にも使用できるため、単体で中古市場で販売されることはまず無いでしょう。
|
13
A
+
B |
 |
PC-FD321DHの新旧比較です。旧型の方が大きいです。
金属部のサイズは下記の通りです。
旧：41H×146W×202D
新：41H×146W×164D
プラスチック製ベゼルは共通で 42H×148W×4.8T です。 |
13
B |
  |
- 品名：PC-FD321DH(後期モデル)の金具(1998年6月製)
- 解説：PC-FD321DHは、PC-9821シリーズの5インチファイルベイに取り付ける２台目増設用3.5インチFDDです。金属部分は一体型となっています。
- その他：サードパーティー製同等品はありません。市販のベゼル付FDDの取付にも使用できるため、単体で中古市場で販売されることはまず無いでしょう。
|
